اندازه PCB:	Max. حداکثر 500mm X 500mm 500mm X 500mm	نوع بازرسی:	خودکار
منبع نور:	LED	سرعت بازرسی:	1000mm/s
سیستم دوربین:	دوربین دیجیتال سه بعدی	قطعنامه:	10 میکرومتر
سیستم روشنایی:	LED	روش تراز:	تراز خودکار
نورپردازی:	RGB LED	دقت بازرسی:	± 5μm
منبع برق:	AC 220 ولت، 50/60 هرتز	AOI:	خودکار
سیستم عامل:	ویندوز 10	ابعاد:	1000mm x 800mm x 1500mm
منطقه بازرسی:	تا ۵۱۰×۵۱۰ میلی‌متر

مدل دستگاه		K3412
ظرفیت تشخیص	اقلام شناسایی	چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست
ظرفیت تشخیص	روش اسکن	Stop&Go
سیستم نوری	دوربین	دوربین صنعتی رنگی 12MP با سرعت بالا
	منبع نور	4 منبع نور DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB)
	قطعنامه	10μm و 15um (اختیاری)
عملکرد تشخیص	دقت ارتفاع (ماژول کالیبراسیون)	1μm (با استفاده از بلوک کالیبراسیون استاندارد)
	تکرار حجم	<1% (بلاک استاندارد تأیید، 3Sigma)
	حداکثر ارزش جبران خم شدن صفحه	±3mm
	قابلیت تشخیص GRR	<10% در 6o ((+50٪ تحمل، وضوح 5μm)
	حداکثر ارتفاع تشخیص	20mm/40mm
	راه حل مشکل سایه	تکنولوژی تغییر فاز شبکه برای از بین بردن سایه ها و سیستم روشنایی منبع نور سه بعدی چهار جهت
	روش جبران خم شدن صفحه در زمان واقعی	جبران خم شدن صفحه (Z-Tracking+Pad Referencing)
	صفحه نمایش تست	رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند)
	تجهیزات رانندگی	سرو موتور + راهنمای پیچ
	سرعت حرکت	800mm/s
	حداقل اندازه قابل اندازه گیری محصول	50mmx50mm
	حداکثر اندازه قابل اندازه گیری محصول	400mmx500mm
	ضخامت PCB	0.5 ~ 6mm
	تنظیم عرض مسیر	تنظیم اتوماتیک عرض، تنظیم دستی عرض
	انتقال/تثبیت صفحه مدار	ثابت کردن کانویر کمربند/گرفتن پنوماتیک
	جهت انتقال	از چپ به راست، از راست به چپ
	ارتفاع مدار	900±20 میلی متر
پیکربندی کامپیوتر	کامپیوتر اصلی	CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T
	مانیتور	22"LED
	سیستم عامل	اوبونتو
پارامترها	اندازه کلی	W1000xD1380xH1600mm (به غیر از چراغ هشدار)
	وزن	1100 کیلوگرم
	منبع برق	AC220V/50~60Hz/2000W
	فشار هوا	0.5Mpa
	فرمت های ورودی پشتیبانی شده توسط نرم افزار	پشتیبانی از فرمت Gerber (274X) ، ODB++
	الزامات زیست محیطی	دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ)
	ارتباطات تجهیزات بالا و پایین	رابط استاندارد SMEMA

دستگاه 3D AOI

دستگاه SMT AOI

تست کننده AOI

تجهیزات بازرسی AOI

دستگاه PCB AOI

دستگاه بازرسی نوری خودکار

دستگاه SMT AOI

تجهیزات LED AOI

دستگاه 3D AOI

دستگاه SMT AOI

تست کننده AOI

تجهیزات بازرسی AOI

دستگاه PCB AOI

دستگاه بازرسی نوری خودکار

دستگاه SMT AOI

تجهیزات LED AOI

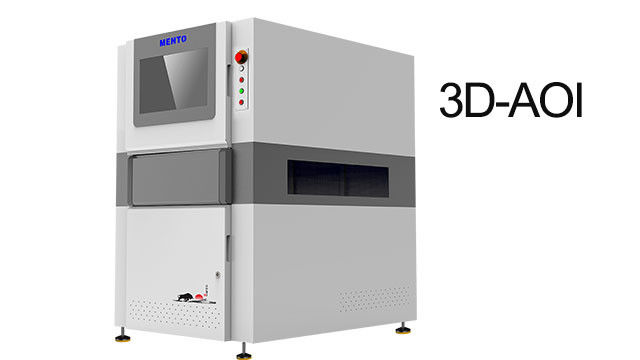

K3412 ماشین AOI سه بعدی با کارایی بالا برای بررسی مفاصل سولدر و دستگاه
