Product Details
Place of Origin: China dongguan
نام تجاری: Mento
گواهی: ISO9001/ISO14001
Model Number: K3412
Payment & Shipping Terms
Minimum Order Quantity: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
سرعت بازرسی: |
تا 80 سانتی متر مربع در ثانیه |
قطعنامه: |
10 میکرومتر |
سیستم عامل: |
اوبونتو |
وزن: |
1100 کیلوگرم |
ابعاد: |
L 1000 X W 1380 X H 1600 میلی متر |
منطقه بازرسی: |
تا ۵۱۰×۵۱۰ میلی‌متر |
انواع بازرسی: |
اتصال لحیم کاری، جزء، نقص |
روش تراز: |
تراز خودکار |
سرعت بازرسی: |
تا 80 سانتی متر مربع در ثانیه |
قطعنامه: |
10 میکرومتر |
سیستم عامل: |
اوبونتو |
وزن: |
1100 کیلوگرم |
ابعاد: |
L 1000 X W 1380 X H 1600 میلی متر |
منطقه بازرسی: |
تا ۵۱۰×۵۱۰ میلی‌متر |
انواع بازرسی: |
اتصال لحیم کاری، جزء، نقص |
روش تراز: |
تراز خودکار |
حوزه کاربرد
بازرسی مفاصل جوش و دستگاه های نصب شده
ویژگی ها
1سرعت بالا، زمان پردازش FOV واحد حدود 350ms است
2ضد تداخل، دقت بالا، محدوده بزرگ
3منبع نور RGB اطلاعات دو بعدی را به طور یکپارچه برای افزایش دقت قضاوت ادغام می کند
4تجسم سه بعدی ارتفاع، که می تواند داده های RGB سه بعدی و نقشه های گرما ارتفاع را نشان دهد
پارامتر فنی
| مدل دستگاه | K3412 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | 4 منبع نور DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 20mm/40mm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز شبکه برای از بین بردن سایه ها و سیستم روشنایی منبع نور سه بعدی چهار جهت | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1000xD1380xH1600mm (به غیر از چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
سیستم پردازش تصویر نوآورانه ما تعدادی از مزایای اصلی و فن آوری هایی را ارائه می دهد که می تواند دقت و دقت کار شما را افزایش دهد.یکی از ویژگی های برجسته ما قابلیت تصویربرداری با وضوح بالاست، که می تواند با رزولوشن های مختلف تنظیم شود تا حتی ظریف ترین نقص ها را برجسته کند - که تشخیص و تجزیه و تحلیل آنها را آسان می کند.
ما این تصویربرداری با وضوح بالا را از طریق استفاده از دوربین های صنعتی رنگی با سرعت بالا 5MP و 12MP به دست می آوریم.اين دوربين ها با لنز هاي بزرگ قطر تيلي سنتريکي درجه بالا همراه هستند که براي به حداقل رساندن تحريف و به حداکثر رساندن عمق ميدان طراحی شده اند، تصاویر با کیفیت بالا که با وضوح تصویر کم و بالا سازگار هستند.
سیستم ما همچنین از تکنولوژی کالیبراسیون پیشرفته استفاده می کند تا بالاترین سطح دقت اندازه گیری ابعاد را تضمین کند. این فناوری شامل اصلاح میدان دید مسطح است،اصلاح انحراف لنز، و تصحیح خطای نصب - که منجر به یک ابزار اندازه گیری بسیار دقیق می شود که می تواند برای تجزیه و تحلیل های دقیق و دقیق مورد اعتماد قرار گیرد.
علاوه بر این، منبع نور چند زاویه ای ما طراحی شده است تا به طور موثر جزئیات مانند مفاصل جوش و ویژگی های صفحه ابریشم را برجسته کند.ما منبع نور خود را با یک کنترل کننده جریان ثابت برای اطمینان از روشنایی ثابت و کیفیت تصویر بهینه مجهز کرده ایم.
دامنه کاربرد این محصول شامل بررسی مفاصل جوش و دستگاه های نصب شده است. این تجهیزات برای شناسایی هر گونه نقص یا نقص موجود در این قطعات بسیار مفید است.تضمین اینکه کیفیت کلی و عملکرد دستگاه به خطر نیفتد.
این محصول دارای طیف وسیعی از ویژگی هایی است که آن را برای بازرسی مفاصل جوش و دستگاه های نصب شده بسیار موثر می کند. زمان پردازش FOV واحد آن حدود 350ms است،که آن را به یک ماشین پردازش بسیار سریع تبدیل می کند.علاوه بر این، آن را با قابلیت های ضد تداخل طراحی شده است، که سطح بالایی از دقت را در طیف گسترده ای از ورودی ها فراهم می کند.
یکی دیگر از ویژگی های کلیدی آن ادغام بی نقص اطلاعات دو بعدی از منبع نور RGB است، که دقت قضاوت را افزایش می دهد. این اطلاعات همچنین می تواند در سه بعد نمایش داده شود،ارائه یک ابزار تجسم ارزشمند که داده های RGB و همچنین نقشه های گرما ارتفاع را نشان می دهد. این ویژگی ها به همراه یکدیگر باعث می شوند که فرآیند بازرسی سریع، دقیق و بسیار موثر باشد.
نرم افزار ما یک رویکرد سریع و کمال گرا برای برنامه نویسی گرافیکی ارائه می دهد. با استفاده از ماژول های جهانی، شما می توانید برنامه های استاندارد ایجاد کنید و پروژه های خود را به سرعت نمونه سازی کنید.شما می توانید نمونه های اولیه خود را در هیچ زمان تایید، باعث می شود که روند توسعه بسیار کارآمدتر باشد.
یکی از مزایای اصلی نرم افزار ما توانایی انجام بازرسی های بصری بدون نیاز به کدگذاری است.شما می توانید به راحتی یک فرآیند الگوریتم بازرسی بصری را با ترکیب ماژول های مختلف و کلیک کردن روی ماوس خود ایجاد کنیداین فرآیند بازرسی بصری را بسیار ساده تر و سریع تر می کند و در طولانی مدت زمان زیادی را صرفه جویی می کند.
علاوه بر بازرسی بصری، نرم افزار ما همچنین فرآیند کنترل حرکت را ساده می کند.شما نیاز به دانستن هر کد برای کنترل حرکت - فرآیند کنترل حرکت ما ارائه می دهد یک رابط کنترل کارت حرکت است که تنها نیاز به پیکربندی تعاملیبا استفاده از این رابط، شما می توانید به راحتی سناریوهای کنترل حرکتی پیچیده را بدون هیچ مشکلی تحقق بخشید.

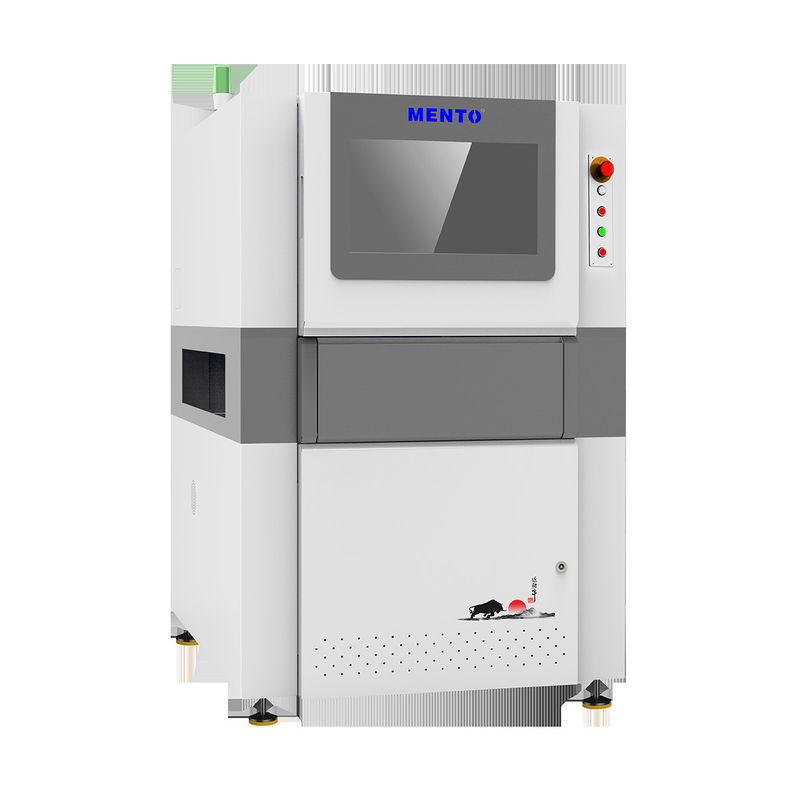

دستگاه 3D AOI منتو، شماره مدل K3412، یک سیستم بازرسی pcb بالا از خط تولید شده در چین Dongguan است. آن را با گواهینامه ISO9001 / ISO14001،اطمینان از رعایت استانداردهای کیفیت و محیط زیست.
خدمات سفارشی سازی محصول ما انعطاف پذیری را در پاسخگویی به نیازهای خاص شما فراهم می کند. حداقل مقدار سفارش تنها 1 است و قیمت بر اساس نیازهای شما قابل مذاکره است.
زمان تحویل تقریباً 3 هفته است و ظرفیت عرضه ما 1000 واحد در ماه است. ابعاد دستگاه L 1000 X W 1380 X H 1600 mm است و وزن آن 1100 kg است.50/60Hz منبع برق و بر روی سیستم عامل اوبونتو کار می کند.
روشنایی LED RGB از سیستم بازرسی pcb aoi تصاویر روشن و دقیق از صفحه های مداری چاپی را فراهم می کند.امروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد چگونگی خدمات سفارشی سازی محصول ما را برای نیازهای شما دریافت کنید..
محصول 3D AOI Machine با پشتیبانی فنی و خدمات برای اطمینان از عملکرد بهینه و به حداقل رساندن زمان خرابی همراه است. تکنسین های متخصص ما:
پشتیبانی و خدمات فنی ما برای اینکه دستگاه 3D AOI شما به آرامی و به طور کارآمد کار کند طراحی شده است، بنابراین شما می توانید بر روی اهداف تولید خود تمرکز کنید.
بسته بندی محصول:
دستگاه 3D AOI در یک جعبه کارتونی محکم با ورودی های فوم برای محافظت از آن در طول حمل و نقل عرضه می شود. ابعاد بسته 50 سانتی متر × 50 سانتی متر × 50 سانتی متر و وزن تقریباً 20 کیلوگرم خواهد بود.
حمل و نقل:
این محصول از طریق یک سرویس رسانی معتبر ارسال می شود و در هنگام تحویل نیاز به امضا دارد. زمان حمل و نقل تخمین زده شده 5-7 روز کاری خواهد بود،اما ممکن است بسته به مقصد متفاوت باشدهزینه های حمل و نقل بر اساس آدرس تحویل محاسبه می شود و به کل هزینه سفارش اضافه می شود.
سوالات متداول:
سوال: نام تجاری این محصول چیست؟
A: نام تجاری این محصول Mento است.
سوال: شماره مدل این محصول چیست؟
ج: شماره مدل این محصول K3412 است.
سوال: این محصول کجا ساخته می شود؟
ج: این محصول در چین در دونگوان ساخته شده است.
س: این محصول چه گواهینامه هایی دارد؟
ج: این محصول دارای گواهینامه های ISO9001 و ISO14001 است.
سوال: حداقل مقدار سفارش برای این محصول چیست؟
ج: حداقل مقدار سفارش برای این محصول 1 عدد است.
س: آیا قیمت قابل مذاکره است؟
A: بله، قیمت این محصول قابل مذاکره است.
سوال: زمان تحویل این محصول چقدر است؟
ج: زمان تحویل این محصول 3 هفته است.
سوال: قابلیت عرضه این محصول چیست؟
ج: ظرفیت عرضه این محصول 1000 دلار در ماه است.
