Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: K3412
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: 3 هفته
شرایط پرداخت: برخط
قابلیت ارائه: 1000/ماه
منبع برق: |
AC 220 ولت، 50/60 هرتز |
منطقه بازرسی: |
تا ۵۱۰×۵۱۰ میلی‌متر |
سیستم عامل: |
ویندوز 10 |
انواع بازرسی: |
اتصال لحیم کاری، جزء، نقص |
نرم افزار: |
رابط کاربری بصری |
روش بازرسی: |
بازرسی سه بعدی |
قطعنامه: |
10 میکرومتر |
سرعت بازرسی: |
تا 80 سانتی متر مربع در ثانیه |
منبع برق: |
AC 220 ولت، 50/60 هرتز |
منطقه بازرسی: |
تا ۵۱۰×۵۱۰ میلی‌متر |
سیستم عامل: |
ویندوز 10 |
انواع بازرسی: |
اتصال لحیم کاری، جزء، نقص |
نرم افزار: |
رابط کاربری بصری |
روش بازرسی: |
بازرسی سه بعدی |
قطعنامه: |
10 میکرومتر |
سرعت بازرسی: |
تا 80 سانتی متر مربع در ثانیه |

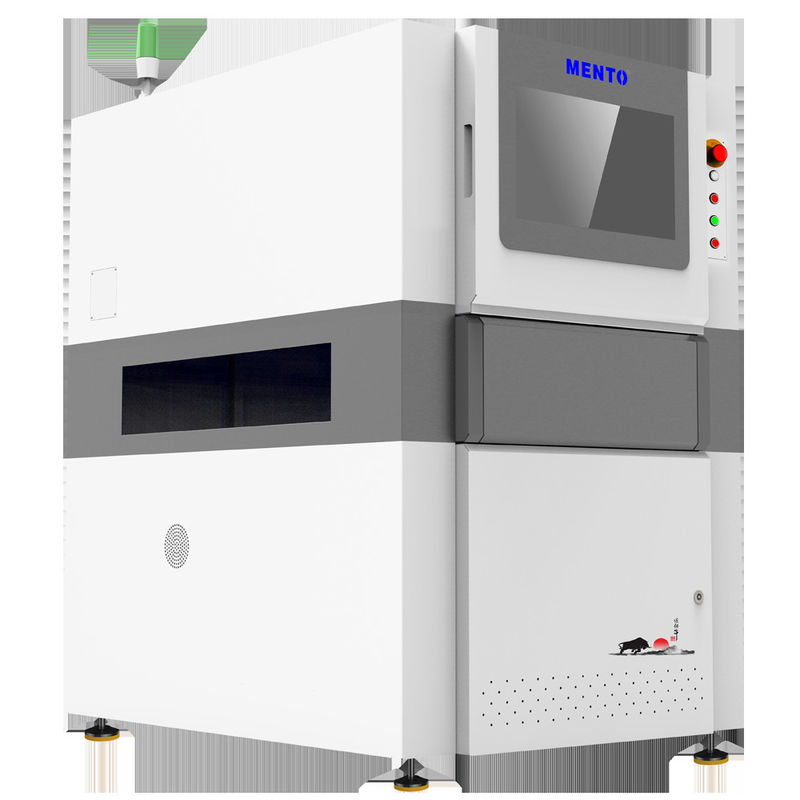

دستگاه 3D AOI ما از ترازوی خودکار استفاده می کند، که استفاده از آن آسان و برای هر کاربر راحت است. ترازوی خودکار تضمین می کند که فرآیند بازرسی سریع و دقیق است،صرفه جویی در زمان و اطمینان از اطمینان از نتایج.
وقتی صحبت از انواع بازرسی می شود، دستگاه 3D AOI ما شما را پوشش می دهد. می تواند بازرسی برای مفاصل جوش، اجزای و نقص ها را انجام دهد، اطمینان حاصل کنید که PCB های شما به طور کامل بررسی می شوند.این تضمین می کند که محصولات شما از بالاترین کیفیت هستند و مشتریان شما از محصولات دریافت شده راضی هستند.
دستگاه 3D AOI ما توسط AC 220V، 50/60Hz تغذیه می شود، که استفاده از آن را در هر محیطی آسان می کند. این یک دستگاه همه کاره است که می تواند در محیط های مختلف تولید استفاده شود،اطمینان از اینکه PCB های شما به طور کامل بازرسی می شوند.
بسیاری از تولید کنندگان تجهیزات PCB AOI وجود دارد، اما ماشین 3D AOI ما از بقیه متمایز است. این یک ماشین قابل اعتماد و دقیق است که می تواند به شما در بهبود کیفیت محصولات شما کمک کند.بنابراین، اگر به دنبال یک دستگاه PCB AOI با کیفیت بالا هستید، دستگاه 3D AOI ما را انتخاب کنید.
| مدل دستگاه | K3412 | |
| ظرفیت تشخیص | اقلام شناسایی | |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | 4 منبع نور DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 20mm/40mm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1000xD1380xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
این دستگاه 3D AOI یک تجهیزات ضروری برای تولید کنندگان تجهیزات PCB AOI است. این دستگاه قادر به بررسی مفصل، جزء و نقص جوش است.نرم افزار رابط کاربری بصری کار را آسان می کند. روشنایی LED RGB ، بازرسی دقیق را تضمین می کند. می تواند PCB را با ضخامت 0.5 تا 5 میلی متر اداره کند. با وزن 800 کیلوگرم ، یک تجهیزات بازرسی PCB قابل اعتماد و قوی است.
| ویژگی محصول | ارزش |
| نام محصول | دستگاه بازرسی 3D AOI |
| قطعنامه | 10 μm |
| نوع دوربین | دوربین دیجیتال سه بعدی |
| روش هماهنگی | تراز خودکار |
| سیستم عامل | ویندوز 10 |
| نورپردازی | LED RGB |
| ابعاد | L 1300 X W 1300 X H 1500 میلی متر |
| سرعت بازرسی | تا 80 سانتی متر در ثانیه |
| وزن | 800 کیلوگرم |
| نرم افزار | رابط کاربری بصری |
| منبع برق | AC 220V، 50/60Hz |
ماشین Mento-01 3D AOI برای تراز خودکار PCB ها با طیف ضخامت بین 0.5mm تا 5mm طراحی شده است.و سرعت بازرسی می تواند به 80 cm2/s برسداین ویژگی ها آن را به یک سیستم بازرسی PCB ایده آل برای صنایع مختلف، از جمله خودرو، هوافضا، پزشکی و مخابرات تبدیل می کند.
دستگاه Mento-01 3D AOI برای شرکت های تولید کننده PCB که نیاز به دقت و دقت بالا در بازرسی PCB دارند مناسب است.این یک ابزار کارآمد و قابل اعتماد است که در تشخیص نقص در PCB ها کمک می کند.، مانند نقص های جوش، اشتباهات قرار دادن قطعات و مدار کوتاه. ویژگی تراز خودکار تضمین می کند که هر بازرسی با بالاترین سطح دقت انجام شود،کاهش نیاز به مداخله دستی.
با طراحی فشرده خود، دستگاه Mento-01 3D AOI ابعاد L1300 x W1300 x H1500mm را دارد، که نصب آن را در هر فضای کاری آسان می کند.این ماشین مناسب برای شرکت های تولید PCB کوچک و متوسط است که نیاز به یک تجهیزات AOI PCB کارآمد و قابل اعتماد بدون از نظر کیفیت دارند.
در نتیجه، دستگاه بازرسی 3D AOI Mento-01 یک ابزار ضروری برای شرکت های تولید کننده PCB است که نیاز به سطح بالایی از دقت و دقت در هنگام بازرسی PCB دارند.ویژگی تراز خودکارش، سرعت بازرسی و پوشش آن را انتخاب ایده آل برای کاربردهای مختلف در صنایع خودرو، هوافضا، پزشکی و مخابرات می کند.
پشتیبانی فنی محصول و خدمات ارائه شده توسط دستگاه 3D AOI عبارتند از:
بسته بندی محصول:
دستگاه 3D AOI در یک جعبه کارتونی محکم با پوشش فوم و پوشش حباب بسته بندی خواهد شد تا حمل و نقل امن را تضمین کند. جعبه با نام محصول، شماره مدل،و دستورالعمل های استفاده.
حمل و نقل
حمل و نقل توسط یک سرویس کوری معتبر انجام می شود. دستگاه 3D AOI به کارآمدترین و مقرون به صرفه ترین روش ممکن حمل و نقل می شود، در حالی که هنوز هم تحویل به موقع و ایمن را تضمین می کند.مشتریان با شماره ردیابی و تاریخ تحویل تخمین زده شده ارائه خواهد شد.
A: نام تجاری دستگاه 3D AOI Mento است.
سوال: شماره مدل دستگاه 3D AOI چیست؟
جواب: شماره مدل دستگاه 3D AOI Mento-01 است.
سوال: دستگاه 3D AOI کجا تولید می شود؟
ج: دستگاه 3D AOI در چین در دونگگان ساخته شده است.
س: دستگاه 3D AOI چه گواهیاتی دارد؟
A: دستگاه 3D AOI با ISO9001 / ISO14001 گواهی شده است.
سوال: حداقل مقدار سفارش برای دستگاه 3D AOI چیست؟
ج: حداقل مقدار سفارش برای دستگاه 3D AOI 1 است.
سوال: قیمت دستگاه 3D AOI چقدر است؟
ج: قیمت دستگاه 3D AOI قابل مذاکره است.
سوال: زمان تحویل دستگاه 3D AOI چقدر است؟
ج: زمان تحویل برای دستگاه 3D AOI یک هفته است.
سوال: شرایط پرداخت برای دستگاه 3D AOI چیست؟
ج: شرایط پرداخت برای دستگاه 3D AOI آنلاین است.
سوال: قابلیت عرضه دستگاه 3D AOI چیست؟
ج: ظرفیت عرضه دستگاه 3D AOI 1000 در ماه است.
