Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: K3412
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: سه هفته
شرایط پرداخت: روی خط، L/C، T/T
قابلیت ارائه: 1000/ماه
قطعنامه: |
10 میکرومتر |
انواع بازرسی: |
اتصال لحیم کاری، جزء، نقص |
نوع دوربین: |
دوربین دیجیتال سه بعدی |
منطقه بازرسی: |
تا ۵۱۰×۵۱۰ میلی‌متر |
روش بازرسی: |
بازرسی سه بعدی |
نرم افزار: |
رابط کاربری بصری |
روش تراز: |
تراز خودکار |
سیستم عامل: |
ویندوز 10 |
قطعنامه: |
10 میکرومتر |
انواع بازرسی: |
اتصال لحیم کاری، جزء، نقص |
نوع دوربین: |
دوربین دیجیتال سه بعدی |
منطقه بازرسی: |
تا ۵۱۰×۵۱۰ میلی‌متر |
روش بازرسی: |
بازرسی سه بعدی |
نرم افزار: |
رابط کاربری بصری |
روش تراز: |
تراز خودکار |
سیستم عامل: |
ویندوز 10 |
ویژگی های AOI آنلاین
1. کارایی با هزینه بالا
2دوربین رنگی استاندارد 5 میلیون اکسپوژن جهانی صنعتی
3اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
5.پلتفرم فولادی با ثبات بالا
دامنه کاربرد: بازرسی از مفاصل جوش و دستگاه های نصب شده

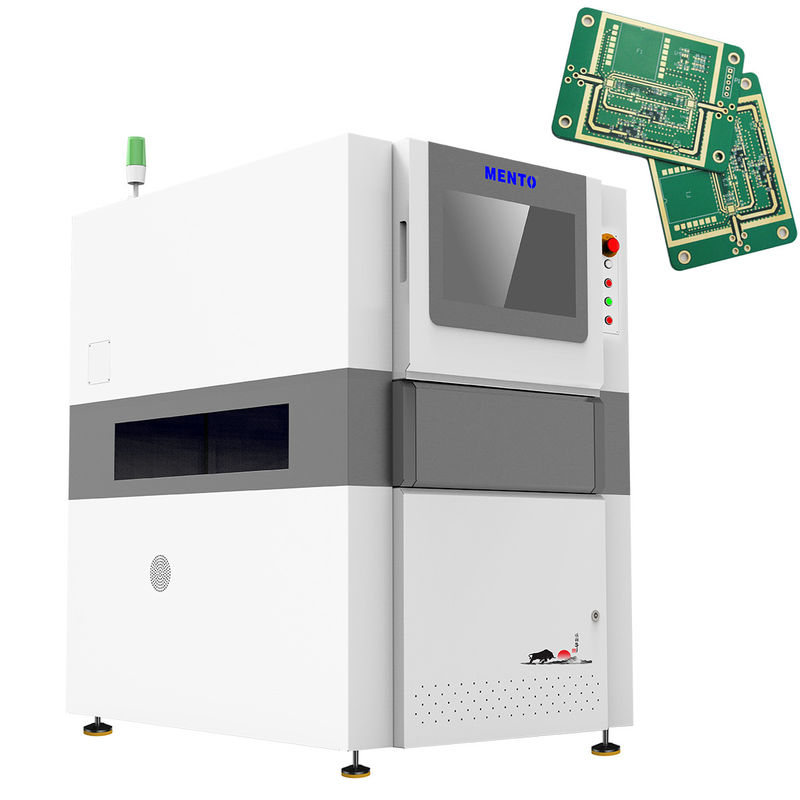

دستگاه بازرسی 3D AOI یک تجهیزات قدرتمند و قوی PCB AOI است که از فناوری بازرسی 3D پیشرفته برای بررسی کامل PCB برای نقص ها و ناهنجاری ها استفاده می کند.با وضوح 10 μm، دوربین دیجیتال سه بعدی ما می تواند حتی کوچکترین جزئیات را ضبط کند و نتایج بازرسی بسیار دقیق و قابل اعتماد را ارائه دهد.
دستگاه بازرسی 3D AOI ما دارای روشنایی LED RGB است که نوردهی یکنواخت را فراهم می کند و تصویری روشن و دقیق از PCB تحت بازرسی ایجاد می کند.روش بازرسی سه بعدی مورد استفاده توسط ماشین ما تضمین می کند که هر جنبه ای از PCB به طور کامل بررسی می شود، از جمله مناطق پیچیده و دشوار که ممکن است با روش های بازرسی دو بعدی سنتی نادیده گرفته شود.
دستگاه بازرسی سه بعدی AOI یک دستگاه سنگین و قابل اعتماد است که برای دوام ساخته شده است. با وزن 800 کیلوگرم،طراحی شده تا در برابر سختی های استفاده صنعتی مقاومت کند و همیشه نتایج ثابت و دقیق ارائه دهد.علاوه بر اين ماشين ما مجهز به الگوریتم ها و نرم افزارهاي پيشرفته اي است که آن را قادر مي سازد نقص ها را با دقت و سرعت بالا تشخیص دهداطمینان از اینکه خط تولید شما به آرامی و به طور کارآمد کار می کند.
در نتیجه، اگر شما به دنبال یک سیستم بازرسی PCB با کیفیت بالا و قابل اعتماد هستید، ماشین بازرسی 3D AOI ما انتخاب ایده آل است. با تکنولوژی پیشرفته بازرسی 3D،نوردهی LED RGB، و ساخت سنگین، این ماشین برای ارائه عملکرد استثنایی و دقت طراحی شده است، به شما کمک می کند تا کیفیت و قابلیت اطمینان PCB های خود را تضمین کنید.
| مدل دستگاه | K3412 | |
| ظرفیت تشخیص | اقلام شناسایی | قطعات کمی، قطعات اشتباهی، برعکس، جابه جا شدن، پُر کردن اشتباه، پُر کردن اشتباه، بیشتر قلع، کمتر قلع، قلع پیوسته، سنگ قبر، چرخیده، پاهای منحرف، آسیب دیده، قطعات چندگانه، خراش،ماده ی خارجی |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | 4 منبع نور DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 20mm/40mm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1000xD1380xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
این دستگاه 3D AOI برای بازرسی pcb aoi، بازرسی pcb aoi و بازرسی pcb aoi ایده آل است. با تراز خودکار، یک دوربین دیجیتال 3D و سرعت بازرسی بالا تا 80 سانتی متر در ثانیه،می تواند یک منطقه بازرسی را تا 510 × 510 میلی متر پوشش دهد.علاوه بر اين وزنش 800 کيلوگرم است
| پارامتر | ارزش |
|---|---|
| محصول | دستگاه 3D AOI |
| ابعاد | W1000mmxD1380mmxH1600mm |
| قطعنامه | 10 μm |
| روش بازرسی | بازرسی سه بعدی |
| نورپردازی | LED RGB |
| انواع بازرسی | جفت جوش، جزء، نقص |
| نرم افزار | رابط کاربری بصری |
| روش هماهنگی | تراز خودکار |
| وزن | 800 کیلوگرم |
| سیستم عامل | ویندوز 10 |
| منبع برق | AC 220V، 50/60Hz |
منتو-01 مجهز به فناوری پیشرفته بازرسی سه بعدی است که دقت و قابلیت اطمینان بالایی را در تشخیص و تجزیه و تحلیل انواع مختلف نقص های PCB تضمین می کند.سرعت بازرسی دستگاه می تواند به 80 cm2/s برسد، که آن را برای محیط های تولید حجم بالا ایده آل می کند. منطقه بازرسی می تواند تا 510 × 510 میلی متر را پوشش دهد و طیف گسترده ای از امکانات بازرسی را فراهم می کند.
با طراحی فشرده آن، Mento-01 می تواند به راحتی در هر خط تولید ادغام شود. ابعاد دستگاه L 1300 x W 1300 x H 1500 میلی متر است،که آن را برای تاسیسات تولید کوچک و متوسط مناسب می کندمنتو-01 همچنین با ISO9001 / ISO14001 گواهی شده است ، که کیفیت بالا و استانداردهای مدیریت زیست محیطی را تضمین می کند.
Mento-01 یک راه حل ایده آل برای تولید کنندگان PCB است که نیاز به ماشین های بازرسی با سرعت بالا، دقت بالا و قابل اعتماد دارند. این ماشین برای مناسبت ها و سناریوهای مختلف مانند:
منتو-01 با حداقل مقدار سفارش 1 دلار با قیمت قابل مذاکره در دسترس است. زمان تحویل تنها 1 هفته است و شرایط پرداخت انعطاف پذیر است، از جمله پرداخت آنلاین.دستگاه دارای ظرفیت عرضه 1000/ماه است، که آن را یک راه حل قابل اعتماد و کارآمد برای محیط های تولید حجم بالا می کند.
در نتیجه، Mento-01 یک دستگاه بازرسی 3D AOI پیشرفته است که توسط یکی از تولید کنندگان تجهیزات Aoi در چین Dongguan ساخته شده است.تکنولوژی پیشرفته بازرسی دستگاه، بازرسی با سرعت بالا و منطقه بازرسی گسترده آن را به یک راه حل ایده آل برای انواع مختلف بازرسی تبدیل می کند. با طراحی فشرده، گواهینامه با کیفیت بالا و شرایط پرداخت انعطاف پذیر،Mento-01 یک راه حل قابل اعتماد و کارآمد برای تولید کنندگان PCB در سراسر جهان است.
پشتیبانی فنی و خدمات محصول 3D AOI Machine شامل موارد زیر است:
- کمک به نصب و راه اندازی اولیه
- آموزش در مورد کار و نگهداری ماشین آلات
- رفع مشکلات هر گونه مسائل فنی
- به روز رسانی و ارتقاء منظم نرم افزار
- خدمات کالیبراسیون و آزمایش برای اطمینان از عملکرد دقیق
- قطعات تعویض و تعمیرات در صورت نیاز
- اسناد فنی و کتابچه های راهنمای مرجع
بسته بندی محصول:
دستگاه 3D AOI به طور ایمن در یک جعبه چوبی بسته بندی می شود تا از حفاظت آن در طول حمل و نقل اطمینان حاصل شود. جعبه با نام محصول، ابعاد، وزن و دستورالعمل های دستکاری برچسب گذاری می شود.داخل جعبه، دستگاه به طور ایمن با پوشش فوم بسته می شود تا از هرگونه آسیب در طول حمل و نقل جلوگیری شود.
حمل و نقل
دستگاه 3D AOI از طریق یک سرویس حمل و نقل قابل اعتماد و سریع برای اطمینان از تحویل به موقع ارسال می شود.هزینه حمل و نقل در قیمت خرید گنجانده خواهد شد و مشتری با یک شماره ردیابی برای نظارت بر وضعیت محموله خود فراهم می شودزمان تحویل بستگی به مقصد و روش حمل و نقل انتخاب شده توسط مشتری دارد.
سوال: نام تجاری دستگاه 3D AOI چیست؟
A: نام تجاری Mento است.
سوال: شماره مدل دستگاه 3D AOI چیست؟
جواب: شماره مدل منتو-01 است.
سوال: دستگاه 3D AOI در کجا تولید می شود؟
ج: دستگاه 3D AOI در دونگوان چین ساخته شده است.
س: دستگاه 3D AOI چه گواهیاتی دارد؟
A: دستگاه 3D AOI با ISO9001 / ISO14001 گواهی شده است.
سوال: حداقل مقدار سفارش برای دستگاه 3D AOI چیست؟
ج: حداقل مقدار سفارش 1 عدد است.
س: قیمت دستگاه 3D AOI چیست؟
ج: قیمت قابل مذاکره است.
سوال: زمان تحویل دستگاه 3D AOI چیست؟
جواب: زمان تحویل 3 هفته است.
سوال: شرایط پرداخت برای دستگاه 3D AOI چیست؟
پاسخ: شرايط پرداخت در حال اجراست.
سوال: ظرفیت عرضه برای دستگاه 3D AOI چیست؟
ج: ظرفیت عرضه 1000 در ماه است.
