Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: k3205
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: 3 هفته
شرایط پرداخت: روی خط، L/C، T/T
قابلیت ارائه: 1000/ماه
منبع برق: |
AC 220 ولت، 50/60 هرتز |
نورپردازی: |
RGB LED |
منطقه بازرسی: |
تا ۵۱۰×۵۱۰ میلی‌متر |
سیستم عامل: |
ویندوز 10 |
سرعت بازرسی: |
تا 80 سانتی متر مربع در ثانیه |
نرم افزار: |
رابط کاربری بصری |
ضخامت PCB: |
0.5 - 5 میلی متر |
قطعنامه: |
10 میکرومتر |
منبع برق: |
AC 220 ولت، 50/60 هرتز |
نورپردازی: |
RGB LED |
منطقه بازرسی: |
تا ۵۱۰×۵۱۰ میلی‌متر |
سیستم عامل: |
ویندوز 10 |
سرعت بازرسی: |
تا 80 سانتی متر مربع در ثانیه |
نرم افزار: |
رابط کاربری بصری |
ضخامت PCB: |
0.5 - 5 میلی متر |
قطعنامه: |
10 میکرومتر |
ویژگی های AOI آنلاین
1. کارایی با هزینه بالا
2دوربین رنگی استاندارد 5 میلیون اکسپوژن جهانی صنعتی
3اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
5.پلتفرم فولادی با ثبات بالا
دامنه کاربرد: بازرسی از مفاصل جوش و دستگاه های نصب شده

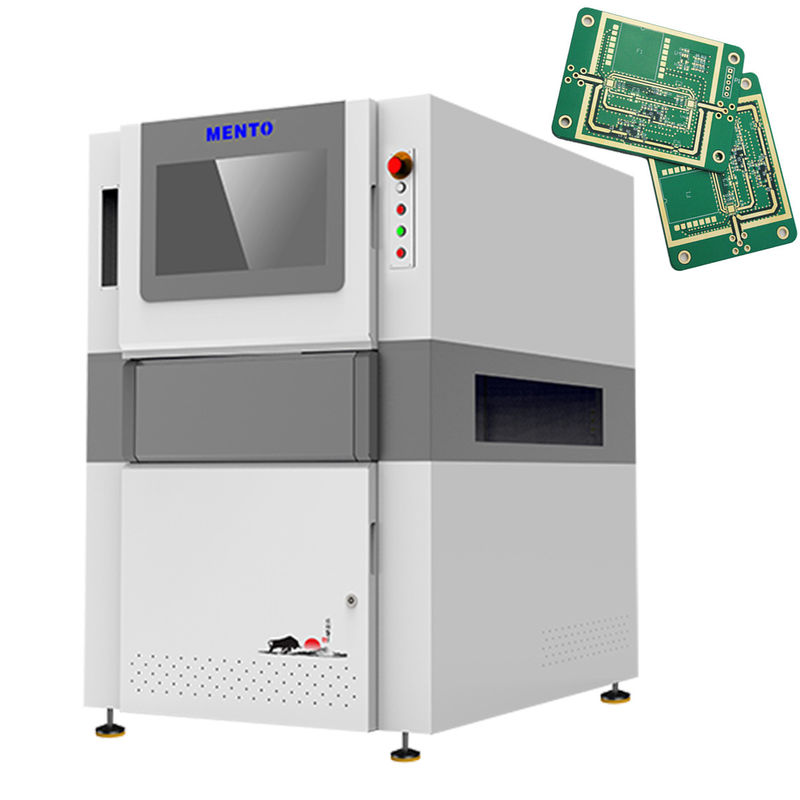

دستگاه بازرسی 3D AOI مجهز به یک منبع برق قدرتمند AC 220V، 50/60Hz است که عملکرد پایدار و قابل اعتماد را تضمین می کند.این دستگاه از یک دوربین دیجیتال سه بعدی استفاده می کند که تصاویر با وضوح بالا از مجموعه های الکترونیکی را ضبط می کنددوربین قادر به گرفتن تصاویر از زاویه های مختلف است، ارائه یک نمای 360 درجه از مجمع. این ویژگی تضمین می کند که تمام اجزای و جوانه های جوش به طور کامل بررسی می شوند،هيچ جا براي اشتباه نذاريم.
دستگاه بازرسی 3D AOI از روشنایی LED RGB برای روشن کردن مجموعه های الکترونیکی استفاده می کند. این سیستم روشنایی یک روشنایی سازگار و یکنواخت را فراهم می کند،اطمینان از اینکه تمام اجزای موجود و مفاصل جوش به وضوح قابل مشاهده هستندنوردهی LED RGB همچنین امکان تنظیم دمای رنگ و شدت را فراهم می کند و روشنایی بهینه را برای انواع مختلف مونتاژ فراهم می کند.
| مدل دستگاه | K3205 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 5MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
این دستگاه 3D AOI یک سیستم بازرسی PCB پیشرفته است که برای بالاترین سطح دقت بازرسی طراحی شده است.این توسط تولید کنندگان تجهیزات AOI معروف ساخته شده است و مجهز به یک دوربین دیجیتال سه بعدی برای بازرسی دقیق مفصل جوش استاین دستگاه می تواند یک منطقه را تا 510 × 510 میلی متر با استفاده از روش های بازرسی سه بعدی بررسی کند. نرم افزار رابط کاربری بصری آن را برای اپراتورهای هر سطح آسان می کند.
| قطعنامه | 10 μm |
| منطقه بازرسی | تا 510 × 510 میلی متر |
| وزن | 800 کیلوگرم |
| نوع دوربین | دوربین دیجیتال سه بعدی |
| نرم افزار | رابط کاربری بصری |
| ضخامت PCB | 0.5 تا 5 میلی متر |
| نورپردازی | LED RGB |
| روش بازرسی | بازرسی سه بعدی |
| سرعت بازرسی | تا 80 سانتی متر در ثانیه |
| ابعاد | W1000mmxD1380mmxH1600mm |
یکی از ویژگی های اصلی این محصول این است که می تواند انواع مختلفی از نقایص مانند مفاصل جوش ، قطعات و نقایص دیگر را بررسی کند.این یک راه حل ایده آل برای تولید کنندگان الکترونیک است که باید کیفیت محصولات خود را قبل از عرضه آنها را در بازار تضمین کنند.. Mento-01 می تواند تشخیص و هشدار به کاربر از هر گونه مشکلات بالقوه، اطمینان حاصل شود که PCB آزاد از هر گونه نقص قبل از آن است که ارسال.
Mento-01 برای موقعیت ها و سناریوهای مختلف مانند شرکت های تولید PCB، کارخانه های مونتاژ الکترونیکی و طراحان محصولات الکترونیکی مناسب است.همچنین برای تعمیر دستگاه های الکترونیکی که نیاز به بررسی PCB و تعمیر به درستی کار می کنند مفید است.
منطقه بازرسی Mento-01 می تواند تا 510 × 510 میلی متر را پوشش دهد، که آن را برای PCB های بزرگ مناسب می کند.روش هماهنگی خودکار مورد استفاده در این محصول تضمین می کند که بازرسی دقیق و سازگار استبا ظرفیت عرضه 1000 / ماه، این محصول می تواند نیازهای مشتریان مختلف را برآورده کند.
Mento-01 با ضخامت PCB از 0.5-5mm سازگار است. قیمت این محصول قابل مذاکره است و زمان تحویل 1 هفته است. شرایط پرداخت را می توان به صورت آنلاین انجام داد،ایجاد روند معامله برای مشتری راحت تر است..
در نتیجه، Mento-01 یک سیستم بازرسی PCB قابل اعتماد، دقیق و کارآمد است که می تواند به تولید کنندگان الکترونیک کمک کند تا کیفیت محصولات خود را تضمین کنند.آن را برای مناسبت های مختلف و سناریوهای مناسب است و می تواند نیازهای مشتریان مختلف را برآورده کند.
پشتیبانی فنی و خدمات محصول 3D AOI Machine شامل موارد زیر است:
- کمک به نصب و راه اندازی
- آموزش برای اپراتورها و پرسنل نگهداری
- پشتیبانی فنی مداوم از طریق تلفن، ایمیل یا دسترسی از راه دور
- خدمات تعمیر و نگهداری در محل
- ارتقاء و به روز رسانی نرم افزار
- قطعات یدکی و مواد مصرفی
- خدمات کالیبراسیون و صدور گواهینامه
بسته بندی محصول:
دستگاه 3D AOI به طور ایمن در یک جعبه چوبی بسته بندی می شود تا حمل و نقل ایمن تضمین شود. دستگاه با مواد محافظی پیچیده می شود تا از هرگونه آسیب در طول حمل و نقل جلوگیری شود.
حمل و نقل
حمل و نقل توسط تیم لجستیک ما ترتیب داده می شود و از طریق یک سرویس کوری معتبر ارسال می شود. هزینه حمل و نقل بر اساس مقصد و وزن جعبه محاسبه می شود.شماره ردیابی پس از ارسال محموله ارائه می شود.
سوال: نام تجاری دستگاه 3D AOI چیست؟
A: نام تجاری دستگاه 3D AOI Mento است.
سوال: شماره مدل دستگاه 3D AOI چیست؟
جواب: شماره مدل دستگاه 3D AOI Mento-01 است.
سوال: دستگاه 3D AOI کجا تولید می شود؟
ج: دستگاه 3D AOI در دونگوان چین ساخته شده است.
س: دستگاه 3D AOI چه گواهیاتی دارد؟
ج: دستگاه 3D AOI دارای گواهینامه های ISO9001 / ISO14001 است.
سوال: حداقل مقدار سفارش برای دستگاه 3D AOI چیست؟
ج: حداقل مقدار سفارش برای دستگاه 3D AOI 1 است.
سوال: قیمت دستگاه 3D AOI چقدر است؟
ج: قیمت دستگاه 3D AOI قابل مذاکره است.
سوال: زمان تحویل دستگاه 3D AOI چقدر است؟
ج: زمان تحویل برای دستگاه 3D AOI 3 هفته است.
سوال: شرایط پرداخت برای دستگاه 3D AOI چیست؟
ج: شرایط پرداخت برای دستگاه 3D AOI در حال اجراست.
سوال: قابلیت عرضه دستگاه 3D AOI چیست؟
ج: ظرفیت عرضه دستگاه 3D AOI 1000 در ماه است.
