ویژگی های AOI آنلاین
1. کارایی با هزینه بالا
2دوربین رنگی استاندارد 5 میلیون اکسپوژن جهانی صنعتی
3اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
5.پلتفرم فولادی با ثبات بالا
دامنه کاربرد: بازرسی از مفاصل جوش و دستگاه های نصب شده

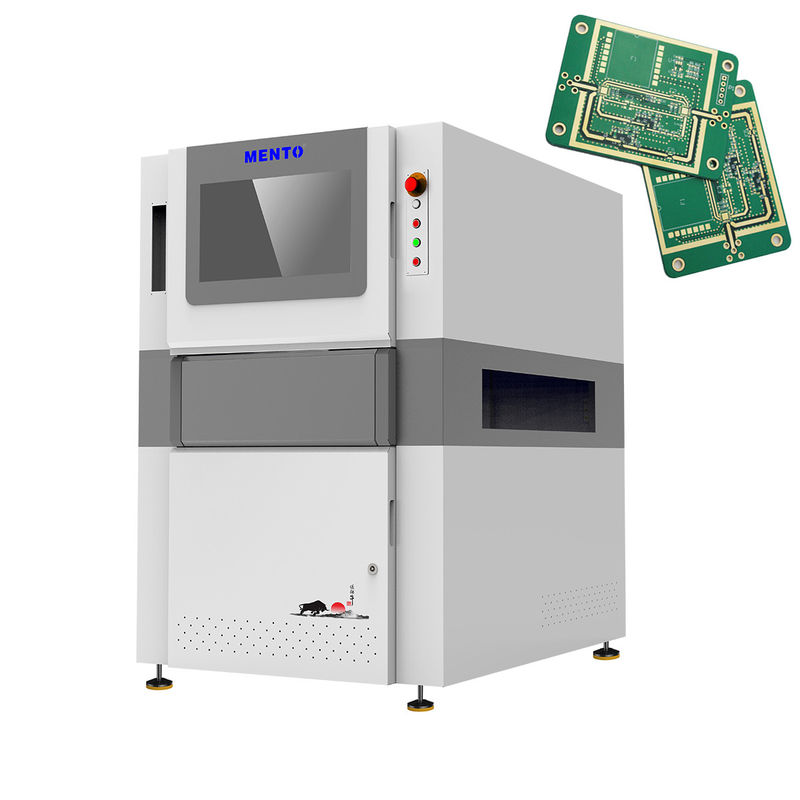

بازرسی 3D پسته ی جوش دهنده ی سری K32
| مدل دستگاه | K3212 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
اصول اندازه گیری پروفایل فاز
اجسام الگوی سینوساید را تغییر شکل می دهند
محاسبه مرحله سینوسایدال و پیدا کردن ارتفاع (demodulation)
ضد تداخل، دقت بالا، محدوده بزرگ
1نوارهای متحرک توانایی مقاومت در برابر تداخل نور محیط را تضمین می کنند.
2نوارهای فرکانس بالا وضوح عمودی کافی را تضمین می کنند.
3نوارهای فرکانس پایین، محدوده اندازه گیری کافی را تضمین می کنند.
MES جامعdآتاiرابطcتوانايي هاو سیستم SPC قدرتمند
1آمار زمان واقعی از ده عنصر اصلی هشدار
2. تعداد آلارم ها را می توان برای قفل کردن دستگاه تنظیم کرد
3. صادر کردن کل تصویر صفحه نمایش هر PCB در زمان واقعی برای ردیابی بعدی
