Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: K3212
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: 3 هفته
شرایط پرداخت: برخط
قابلیت ارائه: 1000/ماه
نوع دوربین: |
CCD با وضوح بالا |
منبع برق: |
AC 100-240V، 50/60HZ |
ابعاد: |
1200mm x 1000mm x 1500mm |
نوع روشنایی: |
LED |
وزن: |
1100 کیلوگرم |
منطقه بازرسی: |
تا 610mm X 460mm |
قطعنامه: |
5 میلی متر |
نوع بازرسی: |
دو بعدی و سه بعدی |
نوع دوربین: |
CCD با وضوح بالا |
منبع برق: |
AC 100-240V، 50/60HZ |
ابعاد: |
1200mm x 1000mm x 1500mm |
نوع روشنایی: |
LED |
وزن: |
1100 کیلوگرم |
منطقه بازرسی: |
تا 610mm X 460mm |
قطعنامه: |
5 میلی متر |
نوع بازرسی: |
دو بعدی و سه بعدی |

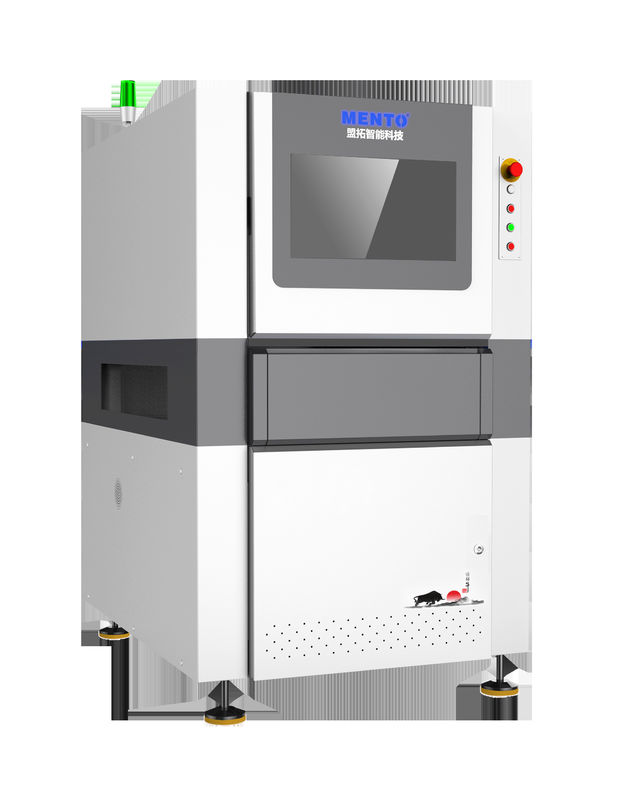

دستگاه بازرسی نوری خودکار می تواند با یک منبع برق AC 100-240V، 50/60Hz کار کند، که آن را برای استفاده در مکان های مختلف در سراسر جهان مناسب می کند.همچنین با سیستم عامل ویندوز سازگار است، ارائه کاربران با یک رابط آشنا برای کار با.
با سرعت بازرسی تا 1000 میلی متر در ثانیه، ماشین بازرسی نوری خودکار قادر به پردازش حجم زیادی از PCB به سرعت و به طور موثر است.این باعث می شود آن را یک انتخاب ایده آل برای تولید کنندگان که نیاز به یک دستگاه بازرسی PCB با سرعت بالا.
یکی از مزایای اصلی دستگاه بازرسی نوری خودکار توانایی آن برای خودکارسازی فرآیند بازرسی است.این خطر خطای انسانی را کاهش می دهد و سطح کیفیت ثابت در فرآیند بازرسی را تضمین می کند.علاوه بر این، دوربین CCD با وضوح بالا دستگاه به آن اجازه می دهد طیف گسترده ای از نقص ها را شناسایی کند، از جمله نقص های جوش، قطعات گمشده و قرار دادن نادرست قطعات.
از نظر قیمت، دستگاه بازرسی نوری خودکار با قیمت رقابتی در مقایسه با سایر تجهیزات بازرسی SMT در بازار است.ویژگی های پیشرفته و قابلیت های اتوماسیون آن را به یک انتخاب مقرون به صرفه برای تولیدکنندگان که نیاز به یک راه حل بازرسی PCB با سرعت بالا و دقیق.
به طور خلاصه، ماشین بازرسی نوری خودکار یک ماشین بازرسی PCB با سرعت بالا و دقیق است که برای استفاده در محیط های مختلف تولید مناسب است.دوربین CCD با وضوح بالا و قابلیت های اتوماسیون آن را به یک انتخاب ایده آل برای تولیدکنندگان که نیاز به یک سطح کیفیت ثابت در فرآیند بازرسی PCB خود دارند، تبدیل می کندعلاوه بر این، قیمت رقابتی آن را به یک انتخاب مقرون به صرفه برای تولید کنندگان به دنبال یک راه حل پیشرفته تجهیزات بازرسی SMT تبدیل می کند.
| مدل دستگاه | K3212 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
| پارامتر فنی | ارزش |
|---|---|
| نام محصول | دستگاه بازرسی نوری خودکار |
| سرعت بازرسی | تا 1000mm/s |
| منطقه بازرسی | تا ۶۱۰ میلی متر × ۴۶۰ میلی متر |
| نوع دوربین | CCD با وضوح بالا |
| نوع بازرسی | 2D و 3D |
| سیستم عامل | پنجره ها |
| اتصال | اترنت، USB |
| منبع برق | AC 100-240V، 50/60Hz |
| نوع روشنایی | LED |
| قطعنامه | 5um |
| وزن | ۵۰۰ کیلوگرم |
دستگاه بازرسی نوری خودکار برای استفاده در صنایع و کاربردهای مختلف طراحی شده است. این شامل بازرسی صفحه های مدار چاپی (PCB) ، قطعات الکترونیکی،قطعات خودرو، و دستگاه های پزشکی. منطقه بازرسی بزرگ آن تا 610mm x 460mm آن را برای استفاده در طیف گسترده ای از تنظیمات مناسب می کند.
دستگاه بازرسی نوری خودکار AOI به لطف رابط کاربری گرافیکی و برنامه نویسی کشیدن و رها کردن آن آسان است.این بدان معنی است که کاربران می توانند به راحتی برنامه های بازرسی را بدون نیاز به دانش فنی گسترده ایجاد کنند.دستگاه دارای وضوح 5um است که حتی کوچکترین نقص ها را تشخیص می دهد.
دستگاه بازرسی نوری خودکار برای موقعیت ها و سناریوهای مختلف مناسب است. به عنوان مثال می تواند در تولید دستگاه های الکترونیکی مانند تلفن های همراه، لپ تاپ،و تلویزیون هاهمچنین در بازرسی قطعات خودرو مفید است، جایی که نقص ها می توانند عواقب جدی داشته باشند.سازندگان دستگاه های پزشکی نیز می توانند از این دستگاه استفاده کنند تا اطمینان حاصل کنند که محصولات آنها با بالاترین استانداردهای کیفیت مطابقت دارند.
این محصول توسط یک منبع برق AC 100-240V، 50/60Hz تغذیه می شود، که آن را برای استفاده در تنظیمات مختلف مناسب می کند. علاوه بر این، نرم افزار طراحی شده است تا بصری و آسان برای استفاده باشد،اجازه می دهد تا کاربران به سرعت و به راحتی برنامه های بازرسی را ایجاد کننداین محصول را برای استفاده در محیط های تولید سریع ایده آل می کند.
در نتیجه، ماشین بازرسی نوری خودکار منتو یک محصول متنوع و قابل اعتماد است که برای طیف گسترده ای از برنامه ها مناسب است.وضوح بالا و منطقه بازرسی بزرگ آن را برای استفاده در بازرسی PCB ایده آل می کند، قطعات الکترونیکی، قطعات خودرو و دستگاه های پزشکی.این امر آن را برای تولیدکنندگان که به دنبال یک دستگاه بازرسی نوری خودکار AOI با کیفیت بالا هستند، گزینه ای جذاب می کند..
محصول دستگاه بازرسی نوری خودکار با پشتیبانی فنی و خدمات جامع برای اطمینان از عملکرد بهینه و حداقل زمان توقف همراه است.تیم ما از تکنسین های باتجربه در دسترس است برای ارائه خدمات نصب و آموزش برای گرفتن سیستم خود را و در حال اجرا سریع و کارآمدما همچنین خدمات پشتیبانی فنی و تعمیر و نگهداری مداوم را برای حل هرگونه مشکل یا نگرانی که ممکن است بوجود آید ارائه می دهیم. خدمات ما شامل:
هدف ما این است که بالاترین سطح پشتیبانی فنی و خدمات را به شما ارائه دهیم تا اطمینان حاصل شود که محصول دستگاه بازرسی نوری خودکار شما با حداکثر کارایی کار می کند.
بسته بندی محصول:
دستگاه بازرسی نوری خودکار به دقت بسته بندی شده است تا تحویل ایمن را تضمین کند. بسته بندی شامل:
حمل و نقل
حمل و نقل از طریق یک سرویس کوری معتبر انجام می شود تا تحویل به موقع و ایمن تضمین شود. بسته به آدرس ارائه شده در طول فرآیند سفارش تحویل داده می شود.
ج: نام تجاری این دستگاه "منتو" است.
سوال: این دستگاه بازرسی نوری خودکار در کجا ساخته می شود؟
ج: این ماشین در دونگگان چین ساخته شده است.
سوال: این دستگاه بازرسی نوری خودکار چه گواهیاتی دارد؟
ج: این ماشین دارای گواهینامه های ISO9001 و ISO14001 است.
سوال: حداقل مقدار سفارش برای این دستگاه بازرسی نوری خودکار چیست؟
ج: حداقل مقدار سفارش برای این ماشین 1 عدد است.
سوال: زمان تحویل این دستگاه بازرسی نوری خودکار چقدر است؟
ج: زمان تحویل این ماشین یک هفته است.
سوال: شرایط پرداخت برای این دستگاه بازرسی نوری خودکار چیست؟
A: شرایط پرداخت برای این دستگاه آنلاین است.
سوال: ظرفیت عرضه این دستگاه بازرسی نوری خودکار چیست؟
جواب: ظرفیت عرضه این ماشین 1000 دلار در ماه است.
سوال: آیا قیمت این دستگاه بازرسی نوری خودکار قابل مذاکره است؟
جواب: بله، قیمت این ماشین قابل مذاکره است.
