Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: K3212
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: سه هفته
شرایط پرداخت: برخط
قابلیت ارائه: 1000/ماه
سیستم عامل: |
پنجره ها |
قطعنامه: |
5 میلی متر |
منطقه بازرسی: |
تا 610mm X 460mm |
منبع برق: |
AC 100-240V، 50/60HZ |
نوع بازرسی: |
دو بعدی و سه بعدی |
قابلیت اتصال: |
اترنت، USB |
سیستم عامل: |
پنجره ها |
قطعنامه: |
5 میلی متر |
منطقه بازرسی: |
تا 610mm X 460mm |
منبع برق: |
AC 100-240V، 50/60HZ |
نوع بازرسی: |
دو بعدی و سه بعدی |
قابلیت اتصال: |
اترنت، USB |
| سه بعدیبازرسی پاست جوش | ||
| مدل دستگاه | K3212 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
دردستگاه بازرسی نوری خودکاریک سیستم پیشرفته است که از روش های بازرسی نوری دو بعدی و سه بعدی برای اطمینان از بالاترین سطح دقت و دقت استفاده می کند.اجازه کار و کنترل آسان را می دهد.با سرعت بازرسی تا 1000 میلی متر در ثانیه، این دستگاه قادر به ارائه نتایج سریع و قابل اعتماد است. این دستگاه توسط یک منبع برق AC 100-240V، 50/60Hz و وزن 500 کیلوگرم تغذیه می شود.
| منطقه بازرسی | تا ۶۱۰ میلی متر × ۴۶۰ میلی متر |
| ابعاد | W1000mmxD1380mmxH1600mm |
| سرعت بازرسی | تا 1000mm/s |
| منبع برق | AC 100-240V، 50/60Hz |
| وزن | ۵۰۰ کیلوگرم |
| نوع دوربین | CCD با وضوح بالا |
| اتصال | اترنت، USB |
| برنامه نویسی | آسان برای استفاده کشیدن و رها کردن |
| قطعنامه | 5um |
| نوع روشنایی | LED |

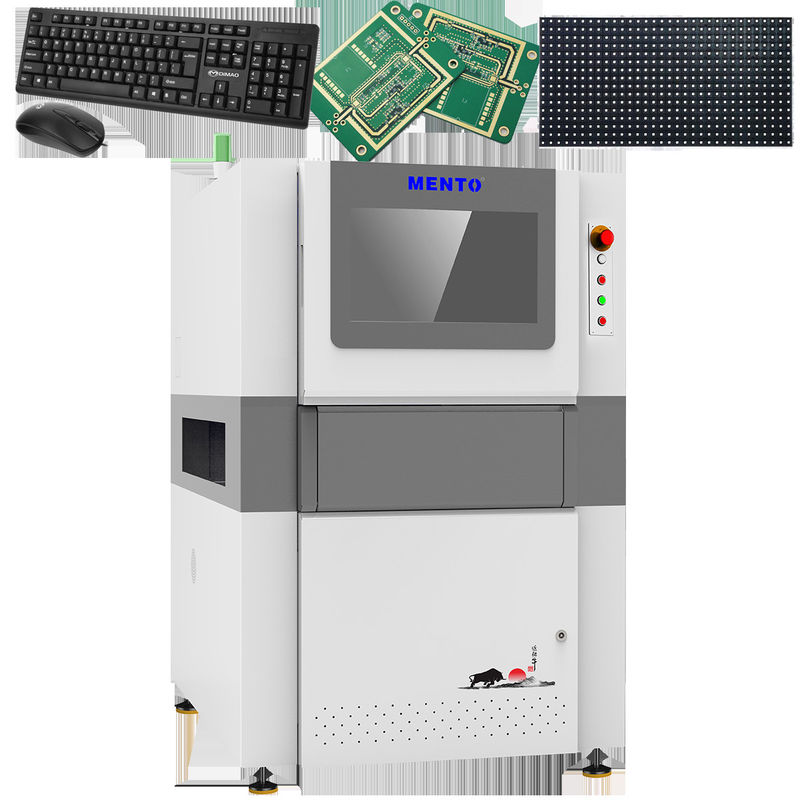

دستگاه بازرسی نوری خودکار 3D Mento برای بازرسی سطح صفحه های مداری چاپی، اجزای الکترونیکی و سایر اجزای SMT استفاده می شود.این محصول برای استفاده در طیف گسترده ای از صنایع که نیاز به بازرسی دقیق از اجزای الکترونیکی مناسب است، از جمله صنایع خودرو، هوافضا و پزشکی.
برنامه نویسی این ماشین آسان است و دارای رابط کشیدن و رها کردن است. این به کاربران اجازه می دهد به سرعت و به راحتی ماشین را برای بررسی انواع مختلف اجزای برنامه ریزی کنند.سرعت بازرسی این ماشین تا 1000mm/s است، که آن را به یک ابزار بسیار کارآمد و موثر برای بازرسی دسته های بزرگ از قطعات تبدیل می کند.
دستگاه بازرسی نوری خودکار 3D Mento دارای وزن 500 کیلوگرم است که حمل و نقل و حرکت در اطراف یک مرکز تولید را آسان می کند.اين ماشين براي استفاده در سايه هاي مختلف مناسب است، از جمله تاسیسات تولید در مقیاس کوچک، تاسیسات تولید در مقیاس بزرگ و آزمایشگاه های تحقیق و توسعه.
به طور کلی، ماشین بازرسی نوری خودکار 3D Mento یک انتخاب عالی برای کسانی است که به دنبال تجهیزات بازرسی SMT با کیفیت بالا، قابل اعتماد و کارآمد هستند.اگه علاقه داريد اين محصول رو بخريد، لطفا با تیم فروش ما تماس بگیرید تا اطلاعات بیشتری در مورد قیمت دستگاه بازرسی نوری خودکار و قرار دادن سفارش دریافت کنید.
به دستگاه بازرسی 3D اتوماتیک برای بازرسی های دقیق تر ارتقا دهید.
محصول ماشین بازرسی نوری خودکار ما برای ارائه خدمات بازرسی و آزمایش با کیفیت بالا برای اجزای الکترونیکی و مونتاژ ها طراحی شده است.آن را مجهز به تصویربرداری پیشرفته و فناوری تجزیه و تحلیل است که اجازه می دهد تا برای تشخیص دقیق و قابل اعتماد نقص، از جمله بازرسی مفصل جوش، اندازه گیری قطعات و بازرسی سطح.
برای اطمینان از عملکرد بهینه و زمان کار، ما طیف وسیعی از پشتیبانی فنی و خدمات را برای محصول ماشین بازرسی نوری خودکار خود ارائه می دهیم، از جمله:
تیم ما از تکنسین های باتجربه و کارکنان پشتیبانی متعهد به ارائه خدمات به موقع و کارآمد به مشتریان ما هستند، کمک به به حداقل رساندن زمان توقف و به حداکثر رساندن بهره وری.امروز با ما تماس بگیرید تا اطلاعات بیشتر در مورد محصول ماشین بازرسی نوری خودکار ما و پشتیبانی فنی و خدمات ما ارائه می دهیم.
بسته بندی محصول:
دستگاه بازرسی نوری اتوماتیک به دقت در یک جعبه کارتونی محکم بسته بندی شده است تا حمل و نقل ایمن را تضمین کند.دستگاه با کف محافظ پیچیده شده و با سایر قطعات لازم مانند کابل ها و دستورالعمل های کاربر بسته بندی شده است.
حمل و نقل
ما در سراسر جهان حمل و نقل برای دستگاه بازرسی نوری خودکار را ارائه می دهیم. هزینه های حمل و نقل ممکن است بسته به مقصد و روش حمل و نقل انتخاب شده متفاوت باشد.ما تضمین تحویل به موقع محصول به مشتریان ما و ارائه اطلاعات ردیابی برای نگه داشتن آنها به روز در وضعیت تحویل.
سوال: نام تجاری این دستگاه بازرسی نوری خودکار چیست؟
ج: نام تجاری این ماشین "منتو" است.
سوال: محل اصلی این ماشین کجاست؟
ج: این ماشین در دونگوان چین ساخته شده است.
سوال: آیا این ماشین دارای گواهینامه ای است؟
ج: بله، این ماشین با ISO9001 / ISO14001 گواهی شده است.
سوال: حداقل مقدار سفارش برای این ماشین چیست؟
ج: حداقل مقدار سفارش برای این ماشین 1 عدد است.
سوال: آیا قیمت این ماشین قابل مذاکره است؟
ج: بله، قیمت ماشین قابل مذاکره است.
س: چقدر طول می کشد تا دستگاه دریافت شود؟
ج: زمان تحویل ماشین 3 هفته است.
سوال: شرایط پرداخت برای این دستگاه چیست؟
ج: شرايط پرداخت براي ماشين اينترنتي است.
سوال: قدرت عرضه این ماشین چقدر است؟
ج: ظرفیت عرضه دستگاه 1000 در ماه است.
