Product Details
محل منبع: دونگوان، چین
نام تجاری: MENTO
گواهی: FCC,ROHS,ISO9000,ISO14001
شماره مدل: k3205
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: 3 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000 عدد / متر
کیفیت: |
کیفیت برتر |
گارانتی: |
3 ماه |
سیستم عامل: |
پنجره ها |
لنزها: |
اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند |
ابعاد: |
1200 X 1200 X 1600 میلی متر |
سرعت جنبش: |
800 میلی متر در ثانیه |
استاندارد: |
SMEMA |
سیستم نوری: |
سیستم نوری به طور مستقل توسعه یافته است |
کیفیت: |
کیفیت برتر |
گارانتی: |
3 ماه |
سیستم عامل: |
پنجره ها |
لنزها: |
اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند |
ابعاد: |
1200 X 1200 X 1600 میلی متر |
سرعت جنبش: |
800 میلی متر در ثانیه |
استاندارد: |
SMEMA |
سیستم نوری: |
سیستم نوری به طور مستقل توسعه یافته است |

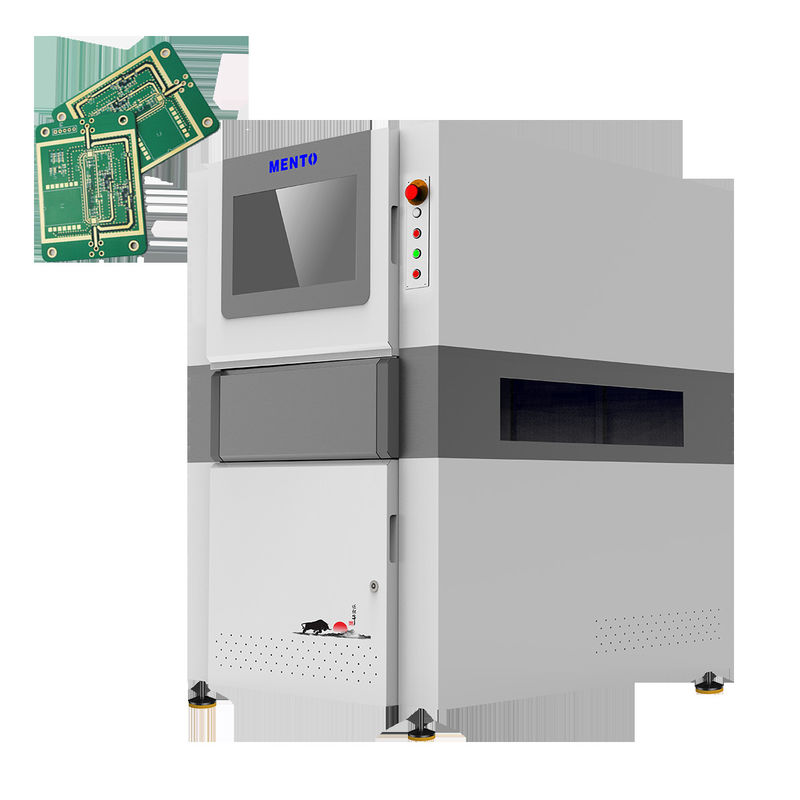

ویژگی های AOI آنلاین
1. کارایی با هزینه بالا
2دوربین رنگی استاندارد 5 میلیون اکسپوژن جهانی صنعتی
3اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
5.پلتفرم فولادی با ثبات بالا
دامنه کاربرد: بازرسی از مفاصل جوش و دستگاه های نصب شده
| مدل دستگاه | K3205 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 5MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
تجهیزات بازرسی بصری AOI ما در یک کیس چوبی محکم قرار دارد تا آن را در طول حمل و نقل و ذخیره سازی محافظت کند. دستگاه مجهز به سیستم نوری مستقل توسعه یافته ما استکه هر بار نتایج دقیق و قابل اعتماد بازرسی را تضمین می کندسیستم ما اولین سیستم در صنعت است که از لنزهای بزرگ قطر استفاده می کند، کیفیت تصویر را بهبود می بخشد و دقت بازرسی را بهبود می بخشد.
دستگاه SMT AOI همچنین دارای سازگاری استاندارد SMEMA است که امکان ادغام یکپارچه با خط تولید موجود شما را فراهم می کند.به راحتی می تواند به دستگاه های دیگر با استفاده از پروتکل ارتباطات SMEMA متصل شود، اجازه می دهد تا ارتباطات کارآمد و موثر بین ماشین آلات.
ما پشت کیفیت و قابلیت اطمینان محصولاتمان ایستاده ایم، به همین دلیل ما یک گارانتی 3 ماهه را بر روی ماشین SMT AOI ارائه می دهیم.تیم ما از کارشناسان همیشه در دسترس برای ارائه پشتیبانی فنی و کمک اگر شما با هر گونه مشکلات با ماشین خود را مواجه.
| ویژگی محصول | ارزش |
| نام محصول | PCB AOI |
| منطقه بازرسی | تا 460 × 610 میلی متر |
| کیفیت | بهترین کیفیت |
| استاندارد | SMEMA |
| سرعت حرکت | 800mm/sec |
| بسته بندی | جعبه چوبی |
| اجزای اصلی | موتور |
| زمان پیشرو | ۱ تا ۵ روز کاری |
| دوربین صنعتی | دوربین رنگی صنعتی استاندارد 5 میلیون نوردهی جهانی |
| لنز | اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند |
| تضمین | سه ماهه |
| نوع محصول | تجهیزات بازرسی AOI، تجهیزات بازرسی بصری AOI |
دستگاه SMT AOI ما مجهز به یک سیستم نوری مستقل است که نتایج بازرسی با دقت بالا را تضمین می کند. این دستگاه برای مناسبت ها و سناریوهای مختلف کاربردی مناسب است.از جمله:
ماشین SMT AOI ما توسط FCC، ROHS، ISO9000، و ISO14001 گواهی شده است، که کیفیت و ایمنی آن را تضمین می کند. ما حداقل مقدار سفارش 1 را نیاز داریم و زمان تحویل 3 هفته را ارائه می دهیم.شرایط پرداخت T/T است، و ما قدرت عرضه 1000PCS / M را داریم.
سیستم عامل دستگاه SMT AOI ما ویندوز است، که باعث می شود کاربر دوستانه و آسان برای کار است.کیفیت بالایی دارند و دوام و طول عمر ماشین را تضمین می کنند..
دستگاه SMT AOI ابعاد 1200 X 1200 X 1600 میلی متر دارد، که آن را جمع و جور و آسان برای قرار دادن در هر فضای کاری می کند.اطمینان از اینکه مشتریان ما سفارشات خود را به موقع دریافت می کنند.
سرمایه گذاری در دستگاه SMT AOI ما به تولید کنندگان کمک می کند تا نقص ها را در طول فرآیند تولید شناسایی و شناسایی کنند، بنابراین اطمینان حاصل شود که فقط محصولات با کیفیت بالا به بازار عرضه می شوند.امروز با ما تماس بگیرید تا سفارش خود را بدهید!
نام تجاری دستگاه SMT AOI چیست؟
منتو
دستگاه SMT AOI کجا ساخته شده؟
دستگاه SMT AOI در دونگوان چین ساخته شده است.
دستگاه SMT AOI چه گواهیاتی دارد؟
دستگاه SMT AOI توسط FCC، ROHS، ISO9000 و ISO14001 گواهی شده است.
حداقل مقدار سفارش برای دستگاه SMT AOI چیست؟
حداقل مقدار سفارش برای دستگاه SMT AOI 1 است.
زمان تحویل دستگاه SMT AOI چقدر است؟
زمان تحویل دستگاه SMT AOI 3 هفته است.
شرایط پرداخت برای دستگاه SMT AOI چیست؟
شرایط پرداخت برای دستگاه SMT AOI T/T است.
ظرفیت عرضه دستگاه SMT AOI چقدر است؟
ظرفیت عرضه دستگاه SMT AOI 1000PCS/M است.
