Product Details
محل منبع: دونگوان، چین
نام تجاری: MENTO
گواهی: FCC,ROHS,ISO9000,ISO14001
شماره مدل: K3212
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: 3 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000 عدد / متر
سرعت جنبش: |
800 میلی متر در ثانیه |
دوربین: |
12 مگاپیکسل، رنگی |
استاندارد: |
SMEMA |
اجزای اصلی: |
موتور |
گارانتی: |
3 ماه |
سیستم عامل: |
پنجره ها |
ابعاد: |
1200 X 1200 X 1600 میلی متر |
بندر: |
شينزين |
سرعت جنبش: |
800 میلی متر در ثانیه |
دوربین: |
12 مگاپیکسل، رنگی |
استاندارد: |
SMEMA |
اجزای اصلی: |
موتور |
گارانتی: |
3 ماه |
سیستم عامل: |
پنجره ها |
ابعاد: |
1200 X 1200 X 1600 میلی متر |
بندر: |
شينزين |
ویژگی های AOI آنلاین
1. کارایی با هزینه بالا
2دوربین رنگی استاندارد 5 میلیون اکسپوژن جهانی صنعتی
3اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
5.پلتفرم فولادی با ثبات بالا
دامنه کاربرد: بازرسی از مفاصل جوش و دستگاه های نصب شده
| مدل دستگاه | K3212 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |

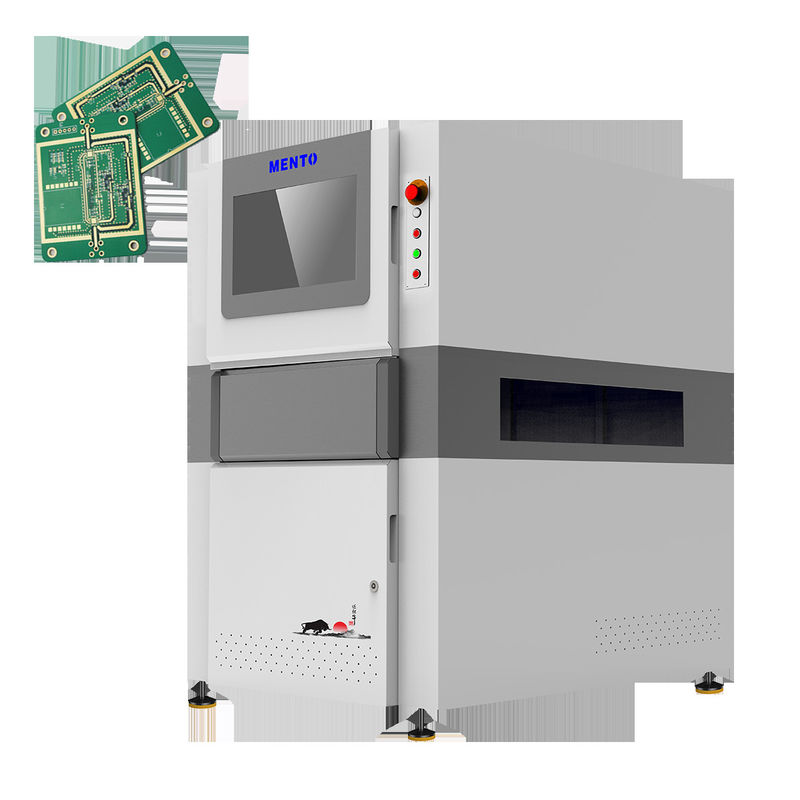

دستگاه SMT AOI دارای یک منطقه بازرسی بزرگ تا 460 × 610 میلی متر است، که به آن اجازه می دهد تا طیف گسترده ای از اندازه ها و انواع PCB را بررسی کند.قادر به بازرسی انواع مختلف نقص مانند قطعات گمشده استاین ماشین برای استفاده و نگهداری آسان طراحی شده است، که آن را برای هر دو عملیات تولید در مقیاس کوچک و بزرگ ایده آل می کند.
با یک گارانتی 3 ماهه، شما می توانید به دستگاه SMT AOI اعتماد کنید تا نتایج دقیق و کارآمد بازرسی را هر بار به شما ارائه دهد.الگوریتم های پیشرفته نرم افزاری و قابلیت های پردازش با سرعت بالا تضمین می کند که می تواند با خواسته های خطوط تولید مدرن SMT همراه باشدرابط کاربری دوستانه آن به شما امکان می دهد پارامترهای بازرسی را سفارشی کنید و راه اندازی و کار آن را آسان کنید.
به طور خلاصه، دستگاه SMT AOI یک ابزار قدرتمند و کارآمد برای بازرسی ظاهر SMT و PCB AOI است. دوربین صنعتی آن، استاندارد SMEMA، منطقه بازرسی بزرگ،و رابط کاربری دوستانه آن را انتخاب مناسب برای عملیات تولید از تمام اندازه هاامروز در دستگاه SMT AOI سرمایه گذاری کنید و کنترل کیفیت خود را به سطح بعدی ببرید.
| دستگاه SMT AOI | ابزار بازرسی نوری AOI |
| سرعت حرکت | 800mm/sec |
| ابعاد | ۱۲۰۰ × ۱۲۰۰ × ۱۶۰۰ میلی متر |
| بندر | شنژن |
| دوربین | نه میلیون پیکسل |
| روش روشنایی | LED |
| لنز | اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند |
| مدل | AOI |
| بسته بندی | جعبه چوبی |
| دوربین | 12MP، رنگ |
| استاندارد | SMEMA |
دستگاه SMT AOI یک ابزار بازرسی نوری خودکار است که برای بازرسی صفحه های مداری چاپی (PCB) در طول فرآیند تولید طراحی شده است.با ۹ میلیون پیکسل دوربین مجهز شدهاولین شرکت در چین که از لنزهای بزرگ قطر استفاده می کند،منتو به طور مستقل یک سیستم نوری را توسعه داده است که نتایج دقیق و قابل اعتماد را تضمین می کند.
دستگاه SMT AOI برای موارد و سناریوهای مختلف کاربرد مناسب است.در صورتی که به اطمینان از این که PCB ها با استانداردهای کیفیت مورد نیاز مطابقت دارند کمک می کند.این ماشین همچنین برای استفاده در آزمایشگاه های تحقیق و توسعه مناسب است، جایی که می تواند برای آزمایش و اصلاح طرح های PCB جدید استفاده شود.
دستگاه SMT AOI در یک جعبه چوبی عرضه می شود که اطمینان حاصل می کند که در شرایط خوبی به مقصد می رسد. ابعاد آن 1200 × 1200 × 1600 میلی متر است.که آن را جمع و جور و آسان برای حرکت در اطراف طبقه کارخانهبا ظرفیت عرضه 1000 عدد در ماه، منتو می تواند نیازهای مشتریان بزرگ و کوچک را برآورده کند.
سوال: نام تجاری دستگاه SMT AOI چیست؟
ج: نام تجاری دستگاه SMT AOI MENTO است.
سوال: دستگاه SMT AOI در کجا تولید می شود؟
ج: دستگاه SMT AOI در دونگگان چین ساخته شده است.
سوال: دستگاه SMT AOI چه گواهیاتی دارد؟
ج: دستگاه SMT AOI توسط FCC، ROHS، ISO9000 و ISO14001 گواهی شده است.
سوال: حداقل مقدار سفارش برای دستگاه SMT AOI چیست؟
ج: حداقل مقدار سفارش برای دستگاه SMT AOI 1 عدد است.
سوال: زمان تحویل برای دستگاه SMT AOI چیست؟
ج: زمان تحویل برای دستگاه SMT AOI 3 هفته است.
سوال: شرایط پرداخت برای دستگاه SMT AOI چیست؟
ج: شرایط پرداخت برای دستگاه SMT AOI T/T است.
سوال: ظرفیت عرضه برای دستگاه SMT AOI چیست؟
ج: ظرفیت عرضه برای دستگاه SMT AOI 1000PCS/M است.
