Product Details
محل منبع: دونگوان، چین
نام تجاری: MENTO
گواهی: FCC,ROHS,ISO9000,ISO14001
شماره مدل: K3212
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: 3 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000 عدد / متر
دوربین: |
12 مگاپیکسل، رنگی |
سرعت جنبش: |
800 میلی متر در ثانیه |
گارانتی: |
3 ماه |
کیفیت: |
کیفیت برتر |
بسته بندی: |
جعبه چوبی |
استاندارد: |
SMEMA |
دوربین صنعتی: |
دوربین رنگی صنعتی استاندارد 5 میلیون نوردهی جهانی |
زمان تحویل: |
1 تا 5 روز کاری |
دوربین: |
12 مگاپیکسل، رنگی |
سرعت جنبش: |
800 میلی متر در ثانیه |
گارانتی: |
3 ماه |
کیفیت: |
کیفیت برتر |
بسته بندی: |
جعبه چوبی |
استاندارد: |
SMEMA |
دوربین صنعتی: |
دوربین رنگی صنعتی استاندارد 5 میلیون نوردهی جهانی |
زمان تحویل: |
1 تا 5 روز کاری |
ویژگی های AOI آنلاین
1. کارایی با هزینه بالا
2دوربین رنگی استاندارد 5 میلیون اکسپوژن جهانی صنعتی
3اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
5.پلتفرم فولادی با ثبات بالا
دامنه کاربرد: بازرسی از مفاصل جوش و دستگاه های نصب شده
| مدل دستگاه | K3212 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |

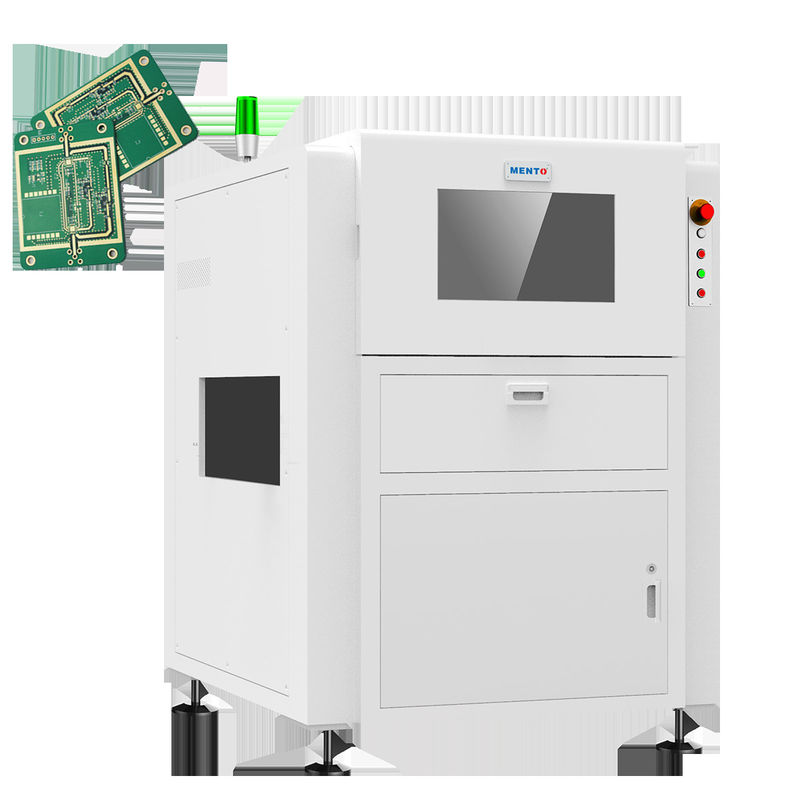

دستگاه SMT AOI مجهز به یک دوربین رنگی 12MP با وضوح بالا است که تصاویر با کیفیت استثنایی را ضبط می کند. این دوربین می تواند حتی کوچکترین نقص در PCB را تشخیص دهد،اطمینان از اینکه هر محصولی که از کارخانه خارج می شود با بالاترین استانداردهای کیفیت مطابقت دارد.
یکی از ویژگی های برجسته این محصول استفاده ما از لنز های بزرگ قطر است، که ما را به اولین شرکت در چین تبدیل می کند. این لنز ها امکان تصویربرداری دقیق و دقیق را فراهم می کنند.منجر به تشخیص دقیق تر نقص ها.
دستگاه SMT AOI همچنین برای استفاده آسان طراحی شده است، با یک رابط کاربر پسند که به اپراتورها کمک می کند به سرعت هر گونه مشکلاتی را که ممکن است در طول فرآیند بازرسی ایجاد شود شناسایی و اصلاح کنند.علاوه بر این، سرعت حرکت سریع ماشین 800 میلی متر در ثانیه تضمین می کند که می تواند حتی سریع ترین خطوط مونتاژ را حفظ کند و بهره وری تولید را بهبود بخشد.
یکی دیگر از ویژگی های اصلی دستگاه SMT AOI روش روشنایی LED آن است. این روش روشنایی باعث روشنایی ثابت و قابل اعتماد می شود.اطمینان از اینکه دوربین می تواند نقایص را به طور دقیق و مداوم تشخیص دهدنورپردازی LED همچنین نسبت به روش های نورپردازی دیگر انرژی کارآمدتر و طولانی تر است و هزینه های نگهداری را در طول زمان کاهش می دهد.
وقتی صحبت از بسته بندی می شود، ما هیچ ریسک نمی کنیم. دستگاه SMT AOI در یک کیس چوبی محکم عرضه می شود، اطمینان حاصل می کند که در شرایط کامل به تاسیسات شما می رسد.
خلاصه، دستگاه SMT AOI یک دستگاه با کیفیت بالا و قابل اعتماد است.و قطعه ای کارآمد از تجهیزات بازرسی AOI که می تواند به تولید کنندگان کمک کند تا استانداردهای کیفیت بالاتر را به دست آورند و بهره وری تولید را بهبود بخشند.با دوربین برترش، لنز های بزرگ قطر، سرعت حرکت سریع، روش روشنایی LED و رابط کاربری دوستانه،دستگاه SMT AOI راه حل مناسب برای هر سازنده ای است که به کیفیت و کارایی اهمیت می دهد.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual Inspectionبا استفاده از سیستم عامل ویندوز، این دستگاه آسان برای کار و نگهداری است. علاوه بر این، آن را با 3 ماه گارانتی برای آرامش ذهن مشتری می آید.
| ویژگی محصول | ارزش |
| نام محصول | دستگاه PCB AOI |
| کیفیت | بهترین کیفیت |
| اجزای اصلی | موتور |
| تضمین | سه ماه |
| سیستم عامل | پنجره ها |
| بسته بندی | جعبه چوبی |
| ابعاد | ۱۲۰۰ × ۱۲۰۰ × ۱۶۰۰ میلی متر |
| دوربین صنعتی | دوربین رنگی صنعتی استاندارد 5 میلیون نوردهی جهانی |
| دوربین | نه میلیون پیکسل |
| سیستم نوری | سیستم نوری مستقل توسعه یافته |
| استاندارد | SMEMA |
| توضیحات محصول | بازرسی PCBA |
دستگاه MENTO SMT AOI یک محصول پیشرفته است که بازرسی خودکار صفحه های مداری چاپی (PCB) را فراهم می کند.این دستگاه بازرسی نوری خودکار (AOI) برای انجام بازرسی ظاهر SMT طراحی شده است، و تضمین می کند که PCB های شما با بالاترین استانداردهای کیفیت و قابلیت اطمینان مطابقت داشته باشند.
دستگاه MENTO SMT AOI در دونگگان چین ساخته شده و توسط FCC، ROHS، ISO9000 و ISO14001 گواهی شده است. این تضمین می کند که محصول با استانداردهای بین المللی کیفیت و ایمنی مطابقت دارد.حداقل مقدار سفارش برای این محصول 1 عدد است، و ظرفیت عرضه 1000PCS / M را دارد. زمان تحویل این محصول 3 هفته است و شرایط پرداخت T / T است. این محصول برای حمل و نقل ایمن در یک کیس چوبی بسته بندی شده است.
دستگاه MENTO SMT AOI مجهز به یک دوربین رنگی 12MP با وضوح بالا است که تصاویر واضح از PCB را ارائه می دهد. این دستگاه قادر به بازرسی یک منطقه تا 460 × 610 میلی متر است.اين محصول از بندر شنژن فرستاده ميشه.
دستگاه MENTO SMT AOI برای استفاده در موارد و سناریوهای مختلف کاربرد محصول ایده آل است.الکترونیک هوافضادستگاه قادر به تشخیص نقص های مختلف مانند قطعات گمشده، قطب خطی نادرست، جهت گیری نادرست، مقادیر نادرست، نقص های جوش،و بیشتر.
این محصول برای تولید کنندگان که می خواهند اطمینان حاصل کنند که PCB های آنها با بالاترین استانداردهای کیفیت و قابلیت اطمینان مطابقت دارند، ضروری است.دستگاه MENTO SMT AOI یک راه حل مقرون به صرفه برای اتوماسیون فرآیند بازرسی و کاهش خطر نقص در محصول نهایی است.
سوال: نام تجاری این دستگاه AOI چیست؟
ج: نام تجاری این دستگاه AOI MENTO است.
سوال: این دستگاه AOI کجا ساخته شده؟
ج: این دستگاه AOI در دونگوان چین ساخته شده است.
س: این دستگاه AOI چه گواهینامه هایی دارد؟
A: این دستگاه AOI دارای گواهینامه FCC، ROHS، ISO9000، و ISO14001 است.
سوال: حداقل مقدار سفارش برای این دستگاه AOI چیست؟
ج: حداقل مقدار سفارش برای این دستگاه AOI 1 عدد است.
سوال: زمان تحویل این دستگاه AOI چقدر است؟
ج: زمان تحویل این دستگاه AOI 3 هفته است.
سوال: شرایط پرداخت برای این دستگاه AOI چیست؟
ج: شرایط پرداخت برای این دستگاه AOI T / T است.
سوال: ظرفیت عرضه این دستگاه AOI چقدر است؟
ج: ظرفیت عرضه برای این دستگاه AOI 1000PCS/M است.
