1. کارایی با هزینه بالا
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
توضیحات محصول:

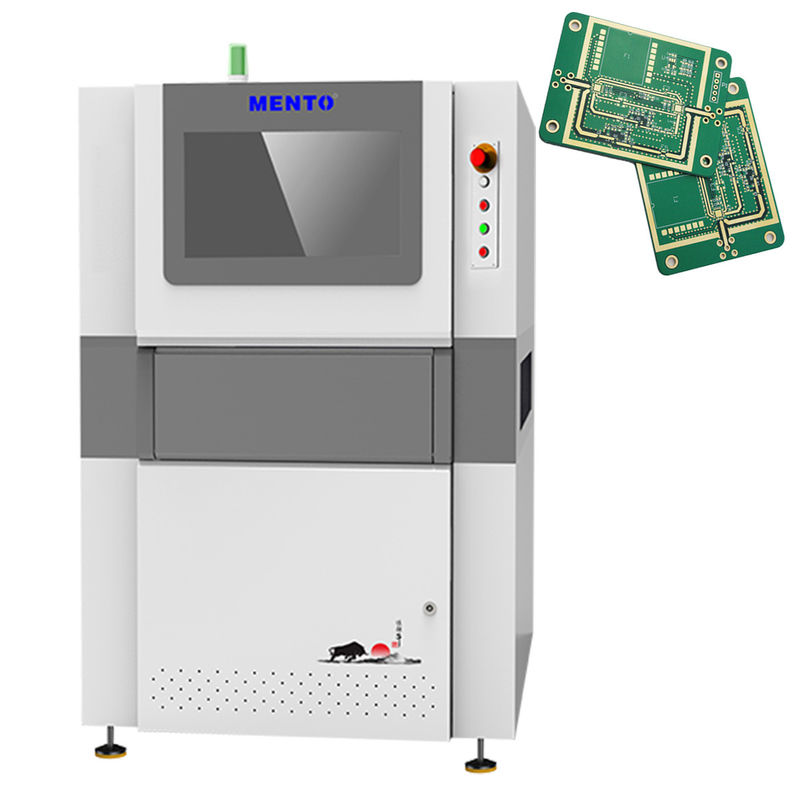

طراحی شده با آخرین تکنولوژی، ماشین 3D AOI ما برای بازرسی صفحه های مدار چاپی با دقت و دقت مناسب است، اطمینان حاصل کنید که هر محصول با بالاترین استانداردهای کیفیت مطابقت دارد.با رابط کاربری بصری، کاربران می توانند به راحتی در دستگاه حرکت کنند و از آن استفاده کنند، و این یک انتخاب عالی برای هر دو مبتدیان و متخصصان با تجربه است.
این دستگاه مجهز به تکنولوژی تراز خودکار است که به صرفه جویی در زمان و بهبود بهره وری کمک می کند. این ویژگی تضمین می کند که دستگاه به طور خودکار تراز می شود،کاهش احتمال خطای انسانی و ارائه نتایج ثابت در هر زمانعلاوه بر این، وزن 800 کیلوگرم ماشین اطمینان می دهد که ثابت و با دوام باقی می ماند، و آن را برای استفاده طولانی مدت ایده آل می کند.
دستگاه 3D AOI ما با آخرین نسخه از سیستم عامل سازگار است، که یکپارچه سازی با نرم افزار موجود شما را تضمین می کند. این کار نصب و استفاده را آسان می کند،و اجازه می دهد تا یکپارچه سازی آسان با سایر برنامه های کاربردی نرم افزار.
سرعت بازرسی ماشین تا 80 سانتی متر در ثانیه باعث می شود که آن را انتخاب خوبی برای محیط های تولید حجم بالا کند. این سرعت تضمین می کند که هر PCB به سرعت و دقیق بازرسی می شود،کاهش احتمال نقص و صرفه جویی در زمان و هزینه در فرآیند.
به طور کلی، دستگاه 3D AOI یک انتخاب عالی برای هر کسی است که به دنبال تجهیزات قابل اعتماد و کارآمد PCB AOI است.و سرعت بازرسی بالا، این راه حل عالی برای هر کسی است که به دنبال بهبود کیفیت محصولات خود و ساده سازی فرآیندهای تولید خود است.
کلمات کلیدی: تجهیزات pcb aoi، تجهیزات pcb aoi، بازرسی pcb aoi
| مدل دستگاه | K3205 |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 5MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) |
| قطعنامه | 10μm و 15um (اختیاری) |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) |
| حداکثر ارتفاع تشخیص | 500μm |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ |
| سرعت حرکت | 800mm/s |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm |
| ضخامت PCB | 0.5 ~ 6mm |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک |
| جهت انتقال | از چپ به راست، از راست به چپ |
| ارتفاع مدار | 900±20 میلی متر |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED |
| سیستم عامل | اوبونتو |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم |
| منبع برق | AC220V/50~60Hz/2000W |
| فشار هوا | 0.5Mpa |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ |
| ابزار مدیریت آماری | هیستوگرام، X-bar&R - Chart، X-bar&S -C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA |
ویژگی ها:
- نام محصول: دستگاه 3D AOI
- رزولوشن: 10 μm
- روش هماهنگی: هماهنگی خودکار
- نرم افزار: رابط کاربری بصری
- روش بازرسی: بازرسی سه بعدی
- سرعت بازرسی: تا 80 cm2/s
به دنبال تولید کنندگان قابل اعتماد تجهیزات AOI هستید؟ ماشین 3D AOI ما راه حل مناسب برای بازرسی PCB AOI است.سیستم بازرسی PCB ما از تراز خودکار و تکنولوژی بازرسی سه بعدی برای ارائه نتایج دقیق در سرعت بالا استفاده می کند.
پارامترهای فنی:
| ویژگی محصول | ارزش |
| نام محصول | دستگاه بازرسی 3D AOI |
| نورپردازی | LED RGB |
| روش هماهنگی | تراز خودکار |
| انواع بازرسی | جفت جوش، جزء، نقص |
| نوع دوربین | دوربین دیجیتال سه بعدی |
| نرم افزار | رابط کاربری بصری |
| منبع برق | AC 220V، 50/60Hz |
| منطقه بازرسی | تا 510 × 510 میلی متر |
| ضخامت PCB | 0.5 تا 5 میلی متر |
| روش بازرسی | بازرسی سه بعدی |
کاربردها:
Mento-01 دارای طیف ضخامت PCB 0.5-5 میلی متر و یک منطقه بازرسی تا 510 × 510 میلی متر است. دستگاه مجهز به روشنایی LED RGB است و دارای وضوح 10 μm است.وزن ماشين 800 کيلوگرم است.
مواقع و سناریوهای کاربرد محصول برای ماشین Mento-01 3D AOI به شرح زیر است:
- بازرسی PCB AOI:Mento-01 برای بازرسی PCB AOI در واحدهای تولیدی مناسب است. این می تواند به سرعت نقص های PCB را شناسایی کند، مانند شورت، باز می شود و جوش کافی نیست.
- سیستم بازرسی PCB:Mento-01 یک سیستم بازرسی PCB کارآمد است که می تواند در صنایع مختلف از جمله خودرو، هوافضا، پزشکی و مخابرات مورد استفاده قرار گیرد.
به طور کلی، دستگاه Mento-01 3D AOI یک ابزار ضروری برای هر سازمانی است که نیاز به بازرسی دقیق و کارآمد PCB دارد.ویژگی ها و مشخصات دستگاه آن را به یک انتخاب ایده آل برای کسب و کارهایی که ارزش کیفیت و دقت در فرآیندهای تولید خود را.
پشتیبانی و خدمات:
پشتیبانی فنی و خدمات محصول 3D AOI Machine شامل موارد زیر است:
- کمک به نصب و راه اندازی
- آموزش تجهیزات و پشتیبانی عملیاتی
- خدمات نگهداری و کالیبری منظم
- خدمات رفع مشکل و تعمیر
- به روزرسانی و ارتقاء نرم افزار
- مشاوره فنی و پشتیبانی از مشتریان
بسته بندی و حمل:
بسته بندی محصول:
دستگاه 3D AOI در یک جعبه محکم و کارتونی بسته بندی خواهد شد که برای محافظت از دستگاه در طول حمل و نقل طراحی شده است.ماشین به طور ایمن در پوشه های فوم قرار می گیرد تا از آسیب در طول حمل و نقل جلوگیری شود.اين بسته يه سيم برق، راهنماي کاربر و هر کابل لازم براي نصب هم شامل ميشه.
حمل و نقل:
دستگاه 3D AOI با استفاده از یک سرویس کوری معتبر که ارائه می دهد ردیابی و بیمه ارسال خواهد شد. زمان تحویل برآورد شده بستگی به مقصد،اما ما شماره پيگيري را بعد از ارسال بسته ارائه مي کنيملطفاً مطمئن شوید که کسی برای دریافت و امضای بسته در زمان تحویل در دسترس است.
سوالات متداول:
A: نام تجاری این محصول Mento است.
سوال: شماره مدل این محصول چیست؟
A: شماره مدل این محصول Mento-01 است.
سوال: این محصول کجا تولید می شود؟
ج: این محصول در چین در دونگوان ساخته شده است.
سوال: آیا این محصول دارای گواهینامه ای است؟
A: بله، این محصول دارای گواهینامه ISO9001/ISO14001 است.
سوال: حداقل مقدار سفارش برای این محصول چیست؟
ج: حداقل مقدار سفارش برای این محصول 1 عدد است.
س: آیا قیمت این محصول قابل مذاکره است؟
A: بله، قیمت این محصول قابل مذاکره است.
س: پس از سفارش، چه مدت طول می کشد تا محصول دریافت شود؟
ج: زمان تحویل این محصول 1 هفته است.
سوال: شرایط پرداخت برای این محصول چیست؟
ج: شرایط پرداخت برای این محصول در خط است.
سوال: قابلیت عرضه این محصول چیست؟
ج: ظرفیت عرضه این محصول 1000 دلار در ماه است.
