1. عملکرد هزینه بالا
2. دوربین رنگی صنعتی استاندارد 5 مگاپیکسلی جهانی
3. اولین شرکت در چین که از لنزهای تله‌سنتریک با قطر بزرگ استفاده می‌کند (قابل هدف‌گیری برای محصولات)
4. سیستم نوری توسعه یافته مستقل (یکنواختی منبع نور)
5. پلتفرم ریخته‌گری یکپارچه با پایداری بالا
توضیحات محصول:
| بازرسی خمیر لحیم سه‌بعدی |
| مدل دستگاه | K3205 |
| ظرفیت تشخیص | موارد تشخیص | چاپ ناقص، لحیم بیش از حد، لحیم ناکافی، پل لحیم، دنباله خمیر لحیم، ناهنجاری شکل، افست |
| روش اسکن | توقف و حرکت |
| سیستم نوری | دوربین | دوربین صنعتی رنگی پرسرعت 5 مگاپیکسلی |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی شیفت فاز شطرنجی) و منبع نور قرمز، سبز و آبی (RGB) |
| رزولوشن | 10 میکرومتر و 15 میکرومتر (اختیاری) |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1 میکرومتر (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرارپذیری حجم | <1% (بلوک تأیید استاندارد، 3 سیگما) |
| حداکثر مقدار جبران خمیدگی برد | ±3 میلی‌متر |
| قابلیت تشخیص GRR | <10% در 6 سیگما (+50% تلرانس، رزولوشن 5 میکرومتر) |
| حداکثر ارتفاع تشخیص | 500 میکرومتر |
| راه حل مشکل سایه | تکنولوژی شیفت فاز و سیستم نور ساختاریافته سه‌بعدی دوطرفه |
| روش جبران لحظه‌ای خمیدگی برد | جبران خمیدگی برد (ردیابی Z + ارجاع پد) |
| صفحه نمایش تست | رنگ (تصاویر سه‌بعدی و دوبعدی به طور همزمان نمایش داده می‌شوند) |
| تجهیزات رانندگی | سروو موتور + راهنمای پیچ |
| سرعت حرکت | 800 میلی‌متر بر ثانیه |
| حداقل اندازه محصول قابل اندازه‌گیری | 50x50 میلی‌متر |
| حداکثر اندازه محصول قابل اندازه‌گیری | 400x500 میلی‌متر |
| ضخامت PCB | 0.5 تا 6 میلی‌متر |
| تنظیم عرض مسیر | تنظیم خودکار عرض، تنظیم دستی عرض |
| انتقال/گیره برد مدار | نوار نقاله/گیره پنوماتیک |
| جهت انتقال | از چپ به راست، از راست به چپ |
| ارتفاع مدار | 900±20 میلی‌متر |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، RAM: DDR4-16G، GPU: GTX1660-6GB، SSD: 250G، HDD: 2T |
| مانیتور | 22 اینچ LED |
| سیستم عامل | اوبونتو |
| پارامترها | ابعاد کلی | عرض 1350x عمق 1000x ارتفاع 1600 میلی‌متر (بدون احتساب چراغ هشدار) |
| 800 کیلوگرم | 1100 کیلوگرم |
| منبع تغذیه | AC220V/50~60Hz/2000W |
| فشار هوا | 0.5 مگاپاسکال |
| فرمت‌های ورودی پشتیبانی شده نرم‌افزار | پشتیبانی از فرمت Gerber (274X)، ODB++ |
| ابزارهای مدیریت آماری | هیستوگرام، نمودار X-bar&R، نمودار X-bar&S، Cp&Cpk، %Gage R&R، گزارش‌های روزانه/هفتگی/ماهانه SPI، SPC لحظه‌ای و نمایش چندگانه الزامات محیطی |
| دما: 5 تا 40 درجه سانتی‌گراد، رطوبت نسبی: 25% تا 80% (بدون یخ‌زدگی) | ارتباط تجهیزات بالادستی و پایین‌دستی |
| رابط استاندارد SMEMA | یکی از ویژگی‌های کلیدی این سیستم بازرسی PCB، توانایی آن در پردازش PCBهایی با ضخامت‌های 0.5 تا 5 میلی‌متر است. این امر آن را برای استفاده با طیف گسترده‌ای از PCBها، از برد‌های نازک و انعطاف‌پذیر گرفته تا برد‌های ضخیم‌تر و سفت‌تر، مناسب می‌سازد. علاوه بر این، وزن دستگاه 800 کیلوگرم است که آن را به اندازه کافی محکم و بادوام می‌سازد تا در برابر سختی‌های استفاده صنعتی مقاومت کند. |
دستگاه AOI سه‌بعدی بر روی سیستم عامل ساخته شده است که رابط کاربری قابل اعتماد و کاربرپسندی را برای اپراتورها فراهم می‌کند. این امر راه‌اندازی و پیکربندی دستگاه برای وظایف بازرسی خاص و همچنین نظارت بر عملکرد و خروجی آن را آسان می‌کند.
ویژگی‌ها:

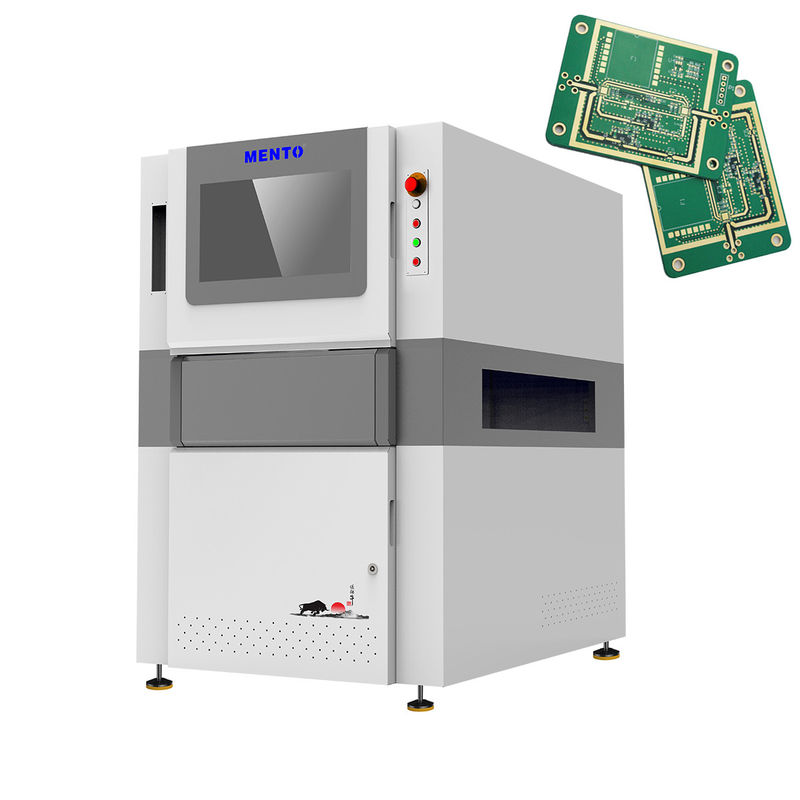

نام محصول: دستگاه AOI سه‌بعدی
- نرم‌افزار: رابط کاربری بصری
- ابعاد: طول 1300 × عرض 1300 × ارتفاع 1500 میلی‌متر
- نوع دوربین: دوربین دیجیتال سه‌بعدی
- نورپردازی: LED RGB
- ضخامت PCB: 0.5 تا 5 میلی‌متر
- این دستگاه AOI سه‌بعدی یک تجهیزات پیشرفته AOI PCB است که دارای رابط کاربری بصری برای عملکرد آسان است. با ابعاد طول 1300 × عرض 1300 × ارتفاع 1500 میلی‌متر، این دستگاه برای قرارگیری در اکثر کارگاه‌ها طراحی شده است. این دستگاه با یک دوربین دیجیتال سه‌بعدی و نورپردازی LED RGB برای بازرسی دقیق PCB AOI عرضه می‌شود. این دستگاه با PCBهایی با ضخامت 0.5 تا 5 میلی‌متر سازگار است.
پارامترهای فنی:
ویژگی محصول
| مقدار | سرعت بازرسی |
| تا 80 سانتی‌متر مربع بر ثانیه | ناحیه بازرسی |
| تا 510 × 510 میلی‌متر | وزن |
| 800 کیلوگرم | نورپردازی |
| LED RGB | نرم‌افزار |
| رابط کاربری بصری | منبع تغذیه |
| AC 220V، 50/60Hz | روش بازرسی |
| بازرسی سه‌بعدی | انواع بازرسی |
| اتصال لحیم، قطعه، نقص | نوع دوربین |
| دوربین دیجیتال سه‌بعدی | کاربردها: |
دستگاه AOI سه‌بعدی Mento-01 مجهز به نورپردازی LED RGB است که امکان بازرسی دقیق و کارآمد اتصالات لحیم، قطعات و نقص‌ها را فراهم می‌کند. این دستگاه دارای سرعت بازرسی چشمگیر تا 80 سانتی‌متر مربع بر ثانیه است که فرآیند بازرسی سریع و کارآمد را تضمین می‌کند. نرم‌افزار رابط کاربری بصری دستگاه، کار با اپراتورها و سفارشی‌سازی فرآیند بازرسی را مطابق با نیازهایشان آسان می‌کند.
با وزن 800 کیلوگرم و ظرفیت تأمین 1000 عدد در ماه، دستگاه بازرسی AOI سه‌بعدی Mento-01 محصولی مستحکم و بادوام است که برای کاربردهای صنعتی مختلف مناسب است. چه در صنعت تولید الکترونیک باشید و چه در صنعت خودرو، این دستگاه می‌تواند به بهبود بهره‌وری تولید شما و اطمینان از محصولات با کیفیت بالا کمک کند.
برخی از موارد و سناریوهای کاربرد محصول برای دستگاه AOI سه‌بعدی Mento-01 عبارتند از:
تأسیسات تولید PCB
- خطوط مونتاژ الکترونیک
- کارخانه‌های تولید خودرو
- تأسیسات تولید هوافضا
- تأسیسات تولید تجهیزات پزشکی
- به طور کلی، دستگاه AOI سه‌بعدی Mento-01 محصولی همه‌کاره و قابل اعتماد است که می‌تواند به بهبود کیفیت و کارایی فرآیند تولید شما کمک کند. با زمان تحویل تنها 1 هفته و شرایط پرداخت آنلاین، این یک گزینه راحت و در دسترس برای کسب‌وکارها و صنایعی است که به یک سیستم بازرسی با کیفیت بالا نیاز دارند.
پشتیبانی و خدمات:
تیم پشتیبانی فنی محصول دستگاه AOI سه‌بعدی ما متعهد به ارائه پشتیبانی و خدمات فنی جامع به مشتریان خود است. تیم متخصصان ما آماده کمک به هرگونه سؤال یا نگرانی شما در مورد عملکرد، نگهداری یا عیب‌یابی دستگاه AOI سه‌بعدی شما است.
خدمات پشتیبانی فنی ما شامل موارد زیر است:
نصب و آموزش در محل
- پشتیبانی فنی از راه دور 24/7
- به‌روزرسانی‌ها و ارتقاءهای منظم نرم‌افزار
- عیب‌یابی تخصصی و حل مشکل
- خدمات تعویض قطعات و تعمیر
- خدمات نگهداری پیشگیرانه و کالیبراسیون
- ما اهمیت حفظ بهره‌وری خط تولید شما را در اوج خود درک می‌کنیم و تیم پشتیبانی فنی ما متعهد به اطمینان از عملکرد روان دستگاه AOI سه‌بعدی شما است. اگر سؤال یا نیاز به کمک دارید، لطفاً در تماس با ما تردید نکنید.
بسته‌بندی و حمل و نقل:
بسته‌بندی محصول:
دستگاه AOI سه‌بعدی در یک جعبه چوبی به طور ایمن بسته‌بندی می‌شود تا از ایمنی آن در حین حمل و نقل اطمینان حاصل شود. دستگاه با فوم محافظ پیچیده شده و به طور ایمن محکم می‌شود تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود.
حمل و نقل:
دستگاه AOI سه‌بعدی را می‌توان از طریق حمل و نقل هوایی یا دریایی در سراسر جهان ارسال کرد. هزینه‌های حمل و نقل و زمان تحویل به مقصد و روش حمل و نقل ترجیحی بستگی دارد. لطفاً برای اطلاعات بیشتر در مورد حمل و نقل با ما تماس بگیرید.
سوالات متداول:
نام تجاری این دستگاه AOI سه‌بعدی چیست؟
نام تجاری: Mento
2.
شماره مدل این دستگاه AOI سه‌بعدی چیست؟
شماره مدل: Mento-01
3.
این دستگاه AOI سه‌بعدی در کجا تولید می‌شود؟
محل مبدأ: چین، دونگ‌گوان
4.
آیا این دستگاه AOI سه‌بعدی دارای گواهینامه‌هایی است؟
گواهینامه: ISO9001/ISO14001
5.
حداقل مقدار سفارش برای این دستگاه AOI سه‌بعدی چقدر است؟
حداقل مقدار سفارش: 1
6.
آیا قیمت این دستگاه AOI سه‌بعدی قابل مذاکره است؟
قیمت: قابل مذاکره
7.
زمان تحویل این دستگاه AOI سه‌بعدی چقدر است؟
زمان تحویل: 3 هفته
8.
شرایط پرداخت برای این دستگاه AOI سه‌بعدی چیست؟
شرایط پرداخت: آنلاین
9.
ظرفیت تأمین این دستگاه AOI سه‌بعدی چقدر است؟
ظرفیت تأمین: 1000 عدد در ماه
