Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: k3205
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: سه هفته
شرایط پرداخت: برخط
قابلیت ارائه: 1000/ماه
سرعت: |
0.23 ثانیه/FOV |
ضخامت: |
0.5mm-6mm |
توضیحات ماشین: |
بازرسی خمیر لحیم کاری سه بعدی |
دوربین: |
12 مگاپیکسل، رنگی |
حداقل قطعات: |
50*50 میلی متر |
تنظیم عرض: |
راهنما |
شرایط: |
استفاده شده، نو |
اندازه PCB بازرسی: |
50mm X 50mm - 510mm X 460mm |
سرعت: |
0.23 ثانیه/FOV |
ضخامت: |
0.5mm-6mm |
توضیحات ماشین: |
بازرسی خمیر لحیم کاری سه بعدی |
دوربین: |
12 مگاپیکسل، رنگی |
حداقل قطعات: |
50*50 میلی متر |
تنظیم عرض: |
راهنما |
شرایط: |
استفاده شده، نو |
اندازه PCB بازرسی: |
50mm X 50mm - 510mm X 460mm |

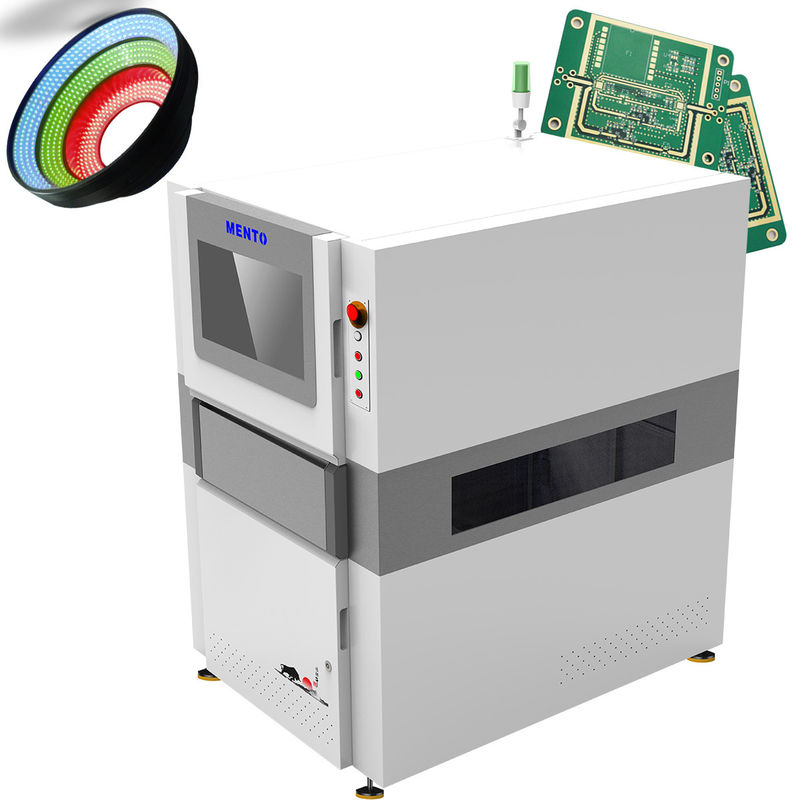

یکی از ویژگی های اصلی این دستگاه SMT دوربین رنگی 6.5 Mpix با سرعت بالا است که قادر به ضبط تصاویر با وضوح تا 2592 x 1944 پیکسل است.این دوربین قادر به گرفتن تصاویر با کیفیت بالا از حتی کوچک ترین جزئیات بر روی PCB است، که برای اطمینان از کیفیت PCB بسیار مهم است. دوربین همچنین قادر به گرفتن تصاویر با سرعت بالا با سرعت حرکت تا 800mm / sec است.که فرآیند بازرسی را سریع و کارآمد می کند.
دستگاه SMT AOI همچنین مجهز به فناوری یادگیری ماشین بازرسی نوری خودکار است. این فناوری به ماشین اجازه می دهد تا به محیط های مختلف یاد بگیرد و سازگار شود.که باعث می شود در تشخیص نقص های PCB بسیار دقیق و قابل اعتماد باشددستگاه قادر به تشخیص طیف گسترده ای از نقص ها از جمله قطعات گمشده، قطعات غلط، قطب غلط و نقص های جوش است.
| مدل دستگاه | K3205 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 5MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
این دستگاه SMT AOI برای خودکار کردن بازرسی PCB مناسب است و بازرسی نوری خودکار PCB را ارائه می دهد. با یک ذخیره بزرگ، دوربین رنگی 12MP،و توانایی بازرسی PCB از 50mm x 50mm تا 510mm x 460mm، این دستگاه با سرعت 0.23sec/FOV، بازرسی سریع و کارآمد را ارائه می دهد.
محصول ماشین SMT AOI با پشتیبانی فنی و خدمات زیر همراه است:
تیم ما از کارشناسان متعهد به اطمینان از آن است که ماشین SMT AOI شما به طور کارآمد و موثر کار می کند، بنابراین می توانید محصولات با کیفیت بالا را به راحتی تولید کنید.
بسته بندی محصول:
حمل و نقل
نام تجاری دستگاه AOI چیست؟
نام تجاری دستگاه AOI Mento است.
2.دستگاه AOI کجا ساخته شده؟
دستگاه AOI در چین ساخته شده است، به طور خاص در Dongguan.
3.دستگاه AOI چه گواهیاتی دارد؟
دستگاه AOI دارای گواهینامه های ISO9001 و ISO14001 است.
4.حداقل مقدار سفارش برای دستگاه AOI چیست؟
حداقل مقدار سفارش برای دستگاه AOI 1 عدد است.
5.شرایط پرداخت برای دستگاه AOI چیست؟
شرایط پرداخت برای دستگاه AOI پرداخت آنلاین است.
6.ظرفیت عرضه دستگاه AOI چقدر است؟
ظرفیت عرضه دستگاه AOI 1000 واحد در ماه است.
7.زمان تحویل دستگاه AOI چقدر است؟
زمان تحویل دستگاه AOI سه هفته پس از دریافت پرداخت است.
8.آیا قیمت دستگاه AOI قابل مذاکره است؟
بله، قیمت دستگاه AOI قابل مذاکره است.
