Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: K3212
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: سه هفته
شرایط پرداخت: روی خط، L/C، T/T
قابلیت ارائه: 1000/ماه
حداقل قطعات: |
50*50 میلی متر |
دوربین: |
نه میلیون پیکسل |
سرعت جنبش: |
800 میلی متر در ثانیه |
تنظیم عرض: |
راهنما |
توضیحات ماشین: |
بازرسی خمیر لحیم کاری سه بعدی |
ذخایر: |
بزرگ |
سرعت: |
0.23 ثانیه/FOV |
شرایط: |
استفاده شده، نو |
حداقل قطعات: |
50*50 میلی متر |
دوربین: |
نه میلیون پیکسل |
سرعت جنبش: |
800 میلی متر در ثانیه |
تنظیم عرض: |
راهنما |
توضیحات ماشین: |
بازرسی خمیر لحیم کاری سه بعدی |
ذخایر: |
بزرگ |
سرعت: |
0.23 ثانیه/FOV |
شرایط: |
استفاده شده، نو |

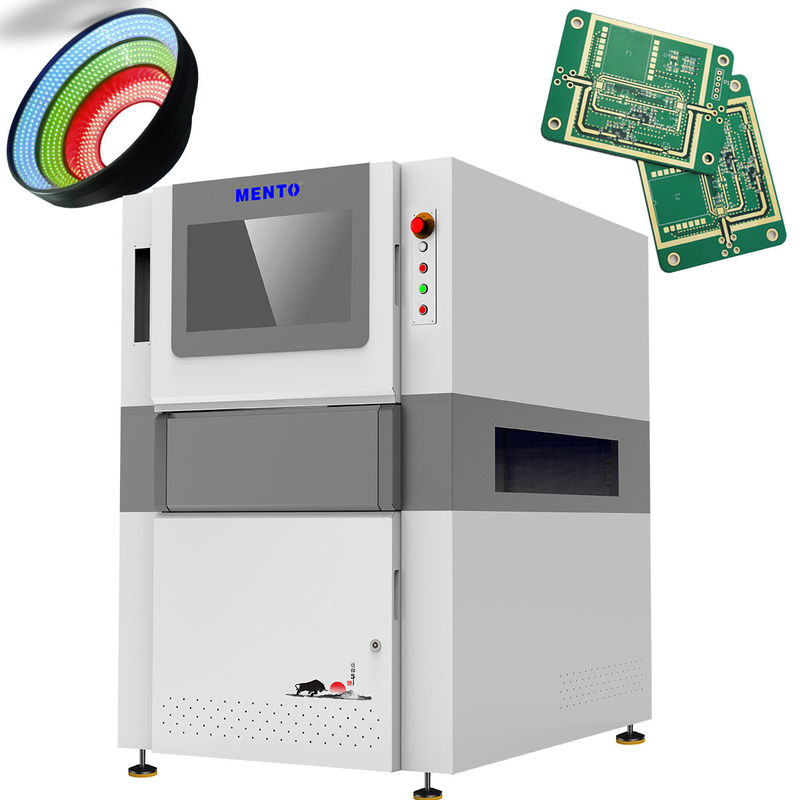

دستگاه SMT AOI به طور خاص برای بازرسی PCB با حداقل اندازه 50 × 50 میلی متر طراحی شده است.جایی که می توان از آن برای بررسی نقص های تخته ها و اطمینان از بالاترین کیفیت استفاده کرددستگاه قادر به تشخیص طیف گسترده ای از نقص ها از جمله قطعات گمشده، قرار دادن نادرست قطعات و نقص های جوش است.
یکی از ویژگی های اصلی دستگاه SMT AOI دوربین رنگی با سرعت بالا است که می تواند تصاویر را با سرعت 60 فریم در ثانیه ضبط کند.این باعث می شود آن را ایده آل برای استفاده در محیط های تولید حجم بالاماشین همچنین مجهز به الگوریتم های پیشرفته پردازش تصویر است که می تواند به طور خودکار نقص ها را شناسایی و طبقه بندی کند.کاهش نیاز به بازرسی دستی و بهبود کارایی کلی.
| مدل دستگاه | K3212 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
این دستگاه SMT AOI برای اتوماسیون بازرسی PCB ایده آل است ، با ویژگی هایی مانند دوربین رنگی با سرعت بالا و بازرسی طیف گسترده ای از اندازه ها و ضخامت های PCB.برای اطلاعات بیشتر در مورد قیمت دستگاه AOI با ما تماس بگیرید.
دستگاه SMT AOI برای بازرسی صفحه های مدار چاپی (PCB) و اطمینان از کیفیت و دقت آنها طراحی شده است. با کمک یادگیری ماشین بازرسی نوری خودکار،محصول می تواند نقص های PCB را با دقت و سرعت بالا تشخیص دهد و طبقه بندی کند.دوربین رنگی با سرعت بالا 6.5 ایم پیکس اطمینان می دهد که فرآیند بازرسی با دقت و جزئیات بالا انجام می شود.
این محصول برای موقعیت ها و سناریوهای مختلف از جمله تولید الکترونیک، مونتاژ PCB و کنترل کیفیت مناسب است.می تواند PCB ها را با حداقل اندازه 50 * 50 میلی متر و محدوده ضخامت 0.5mm تا 6mm. اندازه PCB بازرسی می تواند از 50mm X 50mm تا 510mm X 460mm باشد، و این یک راه حل متنوع برای اندازه های مختلف PCB است.
دستگاه SMT AOI منتو با قیمت قابل مذاکره در دسترس است و حداقل مقدار سفارش 1 است. این محصول دارای ظرفیت عرضه 1000 / ماه است و می تواند در عرض یک هفته تحویل داده شود.شرايط پرداخت در خط است، که روند خرید را برای خریداران راحت تر می کند.
محصول ماشین SMT AOI با پشتیبانی و خدمات فنی جامع همراه است، اطمینان حاصل کنید که ماشین شما همیشه در بهترین حالت کار می کند.تیم ما از کارشناسان در دسترس برای ارائه کمک با نصب، آموزش و نگهداری و همچنین رفع مشکلات ممکن است بوجود آید.ما همچنین به روز رسانی های نرم افزاری و ارتقاء ارائه می دهیم تا اطمینان حاصل شود که ماشین شما همیشه با آخرین تکنولوژی به روز استعلاوه بر این، ما ضمانت های طولانی مدت و قراردادهای خدمات را ارائه می دهیم تا آرامش ذهن را به شما ارائه دهیم و اطمینان حاصل کنیم که سرمایه گذاری شما محافظت می شود.با تعهد ما به رضایت مشتری و تعهد ما به خدمات با کیفیت، شما می توانید به قابلیت اطمینان و عملکرد دستگاه SMT AOI خود اعتماد کنید.
بسته بندی محصول:
حمل و نقل
سوال: نام تجاری این دستگاه AOI چیست؟
ج: نام تجاری این دستگاه AOI Mento است.
سوال: این دستگاه AOI کجا ساخته شده؟
ج: این دستگاه AOI در دونگوان چین ساخته شده است.
س: این دستگاه AOI چه گواهینامه هایی دارد؟
A: این دستگاه AOI با ISO9001 و ISO14001 گواهی شده است.
سوال: حداقل مقدار سفارش برای این دستگاه AOI چیست؟
ج: حداقل مقدار سفارش برای این دستگاه AOI 1 عدد است.
سوال: زمان تحویل این دستگاه AOI چقدر است؟
ج: زمان تحویل برای این دستگاه AOI 3 هفته است.
سوال: شرایط پرداخت برای این دستگاه AOI چیست؟
ج: شرایط پرداخت برای این دستگاه AOI آنلاین است.
سوال: ظرفیت عرضه این دستگاه AOI چقدر است؟
ج: ظرفیت عرضه برای این دستگاه AOI 1000 در ماه است.
سوال: آیا قیمت این دستگاه AOI قابل مذاکره است؟
ج: بله، قیمت این دستگاه AOI قابل مذاکره است.
