1. عملکرد هزینه بالا
2. دوربین رنگی صنعتی استاندارد 5 مگاپیکسلی جهانی
3. اولین شرکت در چین که از لنزهای تله‌سنتریک با قطر بزرگ استفاده می‌کند (قابل هدف‌گیری برای محصولات)
4. سیستم نوری توسعه یافته مستقل (یکنواختی منبع نور)
5. پلتفرم ریخته‌گری یکپارچه با پایداری بالا
توضیحات محصول:
دستگاه AOI سه بعدی ابزاری ضروری برای هر محیط تولیدی است. با قابلیت‌های بازرسی پیشرفته خود، می‌تواند به تولیدکنندگان در بهبود کیفیت محصولات و کاهش هزینه‌های تولید کمک کند. این دستگاه برای کار با سرعت بالا طراحی شده است، که آن را به گزینه‌ای عالی برای خطوط تولید با حجم بالا تبدیل می‌کند.
دستگاه AOI سه بعدی یک سیستم قابل اعتماد و مستحکم است که برای دوام ساخته شده است. ساختار بادوام آن تضمین می‌کند که می‌تواند در برابر سختی‌های محیط تولید مقاومت کند. با قابلیت‌های با کارایی بالا، این دستگاه راه‌حل کاملی برای هر تأسیسات تولیدی است که نیاز به اطمینان از کیفیت محصولات خود دارد.
| مدل دستگاه | K3212 |
| ظرفیت تشخیص | موارد تشخیص | چاپ اشتباه، لحیم بیش از حد، لحیم ناکافی، پل لحیم، دنباله خمیر لحیم، ناهنجاری شکل، آفست |
| روش اسکن | توقف و حرکت |
| سیستم نوری | دوربین | دوربین صنعتی رنگی پرسرعت 12 مگاپیکسلی |
| منبع نور | منبع نور دوگانه DLP (فناوری شیفت فاز شانه سازی) و منبع نور قرمز، سبز و آبی (RGB) |
| وضوح | 10 میکرومتر و 15 میکرومتر (اختیاری) |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1 میکرومتر (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرارپذیری حجم | <1% (بلوک تأیید استاندارد، 3 سیگما) |
| حداکثر مقدار جبران خمیدگی صفحه | ±3 میلی‌متر |
| قابلیت تشخیص GRR | <10% در 6σ (+50% تلرانس، وضوح 5 میکرومتر) |
| حداکثر ارتفاع تشخیص | 500 میکرومتر |
| راه حل مشکل سایه | فناوری شیفت فاز و سیستم نور ساختاریافته سه بعدی دو جهته |
| روش جبران لحظه‌ای خمیدگی صفحه | جبران خمیدگی صفحه (ردیابی Z + ارجاع پد) |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به طور همزمان نمایش داده می‌شوند) |
| تجهیزات رانندگی | سروو موتور + راهنمای پیچ |
| سرعت حرکت | 800 میلی‌متر بر ثانیه |
| حداقل اندازه محصول قابل اندازه‌گیری | 50x50 میلی‌متر |
| حداکثر اندازه محصول قابل اندازه‌گیری | 400x500 میلی‌متر |
| ضخامت PCB | 0.5 تا 6 میلی‌متر |
| تنظیم عرض مسیر | تنظیم خودکار عرض، تنظیم دستی عرض |
| انتقال/گیره برد مدار | نوار نقاله / گیره پنوماتیک |
| جهت انتقال | از چپ به راست، از راست به چپ |
| ارتفاع مدار | 900±20 میلی‌متر |
| پیکربندی کامپیوتر | کیس اصلی | CPU: Intel i5، RAM: DDR4-16G، GPU: GTX1660-6GB، SSD: 250G، HDD: 2T |
| مانیتور | 22 اینچ LED |
| سیستم عامل | اوبونتو |
| پارامترها | ابعاد کلی | عرض 1350 × عمق 1000 × ارتفاع 1600 میلی‌متر (بدون احتساب چراغ هشدار) |
| وزن | 1100 کیلوگرم |
| منبع تغذیه | AC220V/50~60Hz/2000W |
| فشار هوا | 0.5 مگاپاسکال |
| فرمت‌های ورودی پشتیبانی شده نرم‌افزار | پشتیبانی از فرمت Gerber (274X)، ODB++ |
| ابزارهای مدیریت آماری | هیستوگرام، نمودار X-bar&R، نمودار X-bar&S، Cp&Cpk، گزارش‌های %Gage R&R، SPI روزانه/هفتگی/ماهانه، SPC لحظه‌ای و نمایشگرهای متعدد |
| الزامات محیطی | دما: 5 تا 40 درجه سانتی‌گراد، رطوبت نسبی: 25% تا 80% (بدون یخ‌زدگی) |
| ارتباط تجهیزات بالادستی و پایین‌دستی | رابط استاندارد SMEMA |
ویژگی‌ها:

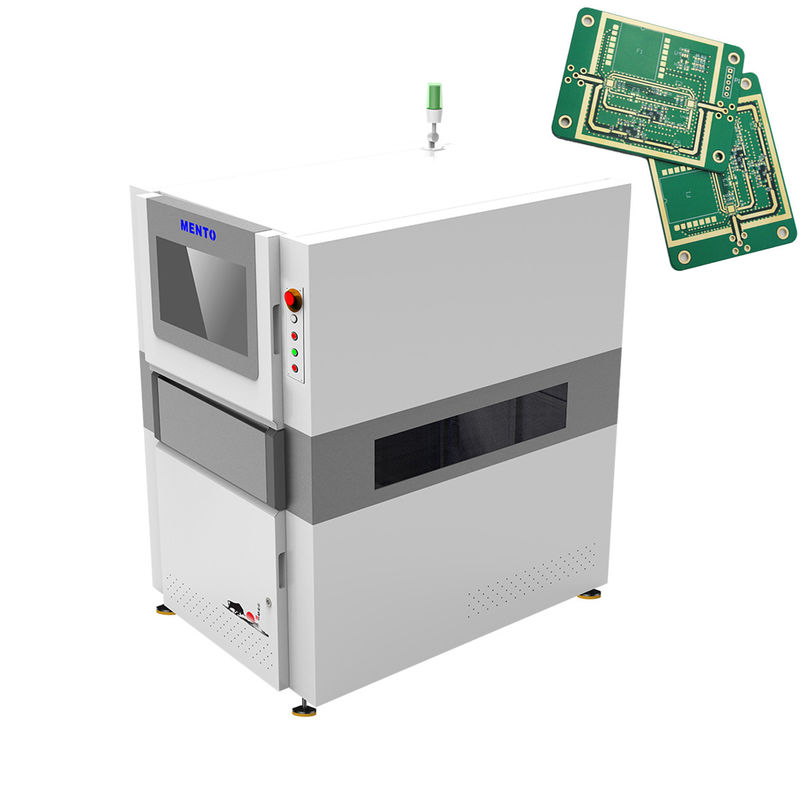

- نام محصول: دستگاه AOI سه بعدی
- نرم‌افزار: رابط کاربری بصری
- سرعت بازرسی: تا 80 سانتی‌متر مربع بر ثانیه
- ضخامت PCB: 0.5 تا 5 میلی‌متر
- ابعاد: طول 1300 × عرض 1300 × ارتفاع 1500 میلی‌متر
- روش بازرسی: بازرسی سه بعدی
پارامترهای فنی:
| انواع بازرسی | اتصال لحیم، قطعه، نقص |
| نورپردازی | LED RGB |
| ضخامت PCB | 0.5 تا 5 میلی‌متر |
| نوع دوربین | دوربین دیجیتال سه بعدی |
| روش بازرسی | بازرسی سه بعدی |
| وزن | 800 کیلوگرم |
| منطقه بازرسی | تا 510 × 510 میلی‌متر |
| روش هم‌ترازی | هم‌ترازی خودکار |
| وضوح | 10 میکرومتر |
| نرم‌افزار | رابط کاربری بصری |
کاربردها:
با فناوری و ویژگی‌های پیشرفته خود، Mento-01 راه‌حلی ایده‌آل برای بازرسی PCB AOI است که برای اطمینان از کیفیت قطعات الکترونیکی و قابلیت اطمینان محصولات الکترونیکی ضروری است. این دستگاه می‌تواند اتصالات لحیم، قطعات و نقص‌های PCB را با دقت و کارایی بالا بازرسی کند و نتایج بازرسی قابل اعتماد و دقیقی را ارائه دهد.
دستگاه AOI سه بعدی Mento-01 برای طیف گسترده‌ای از کاربردها در صنعت الکترونیک، مانند تولید PCB، مونتاژ و تست مناسب است. می‌توان از آن در سناریوهای مختلفی از جمله خطوط تولید، آزمایشگاه‌های تحقیق و توسعه و بخش‌های کنترل کیفیت استفاده کرد.
کار با این دستگاه به لطف سیستم عامل کاربرپسند آن آسان است. این دستگاه با نرم‌افزار قدرتمندی عرضه می‌شود که می‌تواند نتایج بازرسی را در زمان واقعی تجزیه و تحلیل و نمایش دهد، و شناسایی و رفع هرگونه مشکلی را که ممکن است در طول فرآیند بازرسی رخ دهد، آسان‌تر می‌کند.
دستگاه AOI سه بعدی Mento-01 دارای ابعاد طول 1300 × عرض 1300 × ارتفاع 1500 میلی‌متر و وزنی حدود 800 کیلوگرم است که آن را به دستگاهی نسبتاً بزرگ و سنگین تبدیل می‌کند. با این حال، بسیار بادوام است و می‌تواند در شرایط کاری سخت مقاومت کند. این دستگاه با منبع تغذیه AC 220 ولت، 50/60 هرتز کار می‌کند و با اکثر شبکه‌های برق در سراسر جهان سازگار است.
اگر به دنبال یک سیستم بازرسی PCB AOI قابل اعتماد، دقیق و کارآمد هستید، دستگاه AOI سه بعدی Mento-01 گزینه‌ای عالی است. این دستگاه با قیمت قابل مذاکره، با حداقل تعداد سفارش 1 و زمان تحویل 1 هفته در دسترس است. شرایط پرداخت آنلاین است و قابلیت تأمین 1000 دستگاه در ماه، فرآیند خرید سریع و بدون دردسر را تضمین می‌کند.
پشتیبانی و خدمات:
محصول دستگاه AOI سه بعدی با یک بسته جامع پشتیبانی فنی و خدمات برای اطمینان از عملکرد بهینه و حداقل زمان خرابی ارائه می‌شود. تیم مهندسان و تکنسین‌های باتجربه ما آماده ارائه خدمات زیر هستند:
- کمک در نصب و راه‌اندازی
- آموزش در محل برای اپراتورها و کارکنان نگهداری
- پشتیبانی فنی از راه دور 24/7
- به‌روزرسانی‌ها و ارتقاءهای منظم نرم‌افزار
- خدمات نگهداری پیشگیرانه و کالیبراسیون
- تعمیر و تعویض قطعات معیوب
- قراردادهای نگهداری سالانه اختیاری برای پشتیبانی و صرفه‌جویی بیشتر
هدف ما اطمینان از این است که مشتریان ما بیشترین بهره را از سرمایه‌گذاری خود در محصول دستگاه AOI سه بعدی ما ببرند و ما متعهد به ارائه پشتیبانی سریع و قابل اعتماد در هر زمان که مورد نیاز باشد هستیم.
بسته‌بندی و حمل و نقل:
بسته‌بندی محصول:
- 1 دستگاه AOI سه بعدی
- 1 کابل برق
- 1 دفترچه راهنما
- 1 کارت گارانتی
اطلاعات حمل و نقل:
- محصول ظرف 3 روز کاری پس از تأیید سفارش ارسال خواهد شد
- ارسال رایگان در داخل ایالات متحده
- نرخ‌های حمل و نقل بین‌المللی اعمال خواهد شد
- حامل حمل و نقل بر اساس موقعیت مکانی و در دسترس بودن انتخاب خواهد شد
- اطلاعات ردیابی پس از ارسال محصول ارائه خواهد شد
سوالات متداول:
سوال 1: نام تجاری دستگاه AOI سه بعدی چیست؟
پاسخ 1: نام تجاری دستگاه AOI سه بعدی Mento است.
سوال 2: شماره مدل دستگاه AOI سه بعدی چیست؟
پاسخ 2: شماره مدل دستگاه AOI سه بعدی Mento-01 است.
سوال 3: دستگاه AOI سه بعدی در کجا تولید می‌شود؟
پاسخ 3: دستگاه AOI سه بعدی در دونگوان چین تولید می‌شود.
سوال 4: دستگاه AOI سه بعدی چه گواهینامه‌هایی دارد؟
پاسخ 4: دستگاه AOI سه بعدی دارای گواهینامه‌های ISO9001/ISO14001 است.
سوال 5: حداقل تعداد سفارش برای دستگاه AOI سه بعدی چقدر است؟
پاسخ 5: حداقل تعداد سفارش برای دستگاه AOI سه بعدی 1 است.
سوال 6: آیا قیمت دستگاه AOI سه بعدی قابل مذاکره است؟
پاسخ 6: بله، قیمت دستگاه AOI سه بعدی قابل مذاکره است.
سوال 7: زمان تحویل دستگاه AOI سه بعدی چقدر است؟
پاسخ 7: زمان تحویل دستگاه AOI سه بعدی 3 هفته است.
سوال 8: شرایط پرداخت برای دستگاه AOI سه بعدی چیست؟
پاسخ 8: شرایط پرداخت برای دستگاه AOI سه بعدی آنلاین است.
سوال 9: قابلیت تأمین دستگاه AOI سه بعدی چقدر است؟
پاسخ 9: قابلیت تأمین دستگاه AOI سه بعدی 1000 دستگاه در ماه است.
