1. عملکرد هزینه بالا
2. دوربین رنگی صنعتی استاندارد 5 مگاپیکسلی جهانی
3. اولین شرکت در چین که از لنزهای تله‌سنتریک با قطر بزرگ استفاده می‌کند (قابل هدف‌گیری برای محصولات)
4. سیستم نوری توسعه یافته مستقل (یکنواختی منبع نور)
5. پلتفرم ریخته‌گری یکپارچه با پایداری بالا
توضیحات محصول:
با محدوده ضخامت PCB از 0.5 تا 5 میلی‌متر، دستگاه AOI سه بعدی ما برای بازرسی طیف گسترده‌ای از PCBها مناسب است و آن را به گزینه‌ای ایده‌آل برای کاربردهای سیستم بازرسی PCB تبدیل می‌کند. این دستگاه مجهز به نورپردازی LED RGB است که نورپردازی روشن و یکنواخت را فراهم می‌کند و امکان بازرسی دقیق PCBها را حتی در شرایط نور کم فراهم می‌آورد. مساحت بازرسی دستگاه تا 510x510 میلی‌متر است که فضای کافی برای بازرسی PCBهای بزرگ را فراهم می‌کند.
دستگاه AOI سه بعدی ما با برق AC 220 ولت، 50/60 هرتز کار می‌کند و آن را برای استفاده در کشورهای مختلف و مکان‌ها مناسب می‌سازد. این دستگاه می‌تواند PCBها را با سرعت حداکثر 80 سانتی‌متر مربع بر ثانیه بازرسی کند و بازرسی سریع و کارآمد حجم زیادی از PCBها را امکان‌پذیر می‌سازد. این امر به ویژه در محیط‌های تولید با حجم بالا که سرعت و دقت حیاتی هستند، مفید است.
دستگاه AOI سه بعدی ما با ویژگی‌ها و فناوری پیشرفته طراحی شده است تا از دقت و قابلیت اطمینان بالا در بازرسی PCB اطمینان حاصل کند. این دستگاه مجهز به دوربینی با وضوح بالا است که تصاویر دقیقی از PCB ثبت می‌کند و امکان تشخیص دقیق عیوب و ناهنجاری‌ها را فراهم می‌آورد. این دستگاه همچنین دارای الگوریتم پیچیده‌ای است که تصاویر را تجزیه و تحلیل کرده و هرگونه عیب یا خطا در PCB را شناسایی می‌کند.
| مدل دستگاه | K3412 |
| ظرفیت تشخیص | موارد تشخیص | |
| روش اسکن | توقف و حرکت |
| سیستم نوری | دوربین | دوربین صنعتی رنگی پرسرعت 12 مگاپیکسلی |
| منبع نور | 4 منبع نور DLP (فناوری شیفت فاز شطرنجی) و منبع نور قرمز، سبز و آبی (RGB) |
| وضوح | 10 میکرومتر و 15 میکرومتر (اختیاری) |
| تکرارپذیری حجم | <1% (بلوک تأیید استاندارد، 3 سیگما) |
| حداکثر مقدار جبران خمیدگی صفحه | ±3 میلی‌متر |
| قابلیت تشخیص GRR | <10% در 6 سیگما (+50% تلرانس، وضوح 5 میکرومتر) |
| حداکثر ارتفاع تشخیص | 20 میلی‌متر/40 میلی‌متر |
| راه حل مشکل سایه | فناوری شیفت فاز و سیستم نور ساختاریافته دو جهته سه بعدی |
| روش جبران خمیدگی صفحه در زمان واقعی | جبران خمیدگی صفحه (ردیابی Z + ارجاع پد) |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی با هم نمایش داده می‌شوند) |
| تجهیزات رانندگی | سروو موتور + راهنمای پیچ |
| سرعت حرکت | 800 میلی‌متر بر ثانیه |
| حداقل اندازه محصول قابل اندازه‌گیری | 50x50 میلی‌متر |
| حداکثر اندازه محصول قابل اندازه‌گیری | 400x500 میلی‌متر |
| ضخامت PCB | 0.5 تا 6 میلی‌متر |
| تنظیم عرض مسیر | تنظیم خودکار عرض، تنظیم دستی عرض |
| انتقال/گیره برد مدار چاپی | نوار نقاله / گیره پنوماتیک |
| جهت انتقال | از چپ به راست، از راست به چپ |
| ارتفاع مسیر | 900±20 میلی‌متر |
| پیکربندی کامپیوتر | کیس اصلی | CPU: Intel i5، RAM: DDR4-16G، GPU: GTX1660-6GB، SSD: 250G، HDD: 2T |
| مانیتور | 22 اینچ LED |
| سیستم عامل | اوبونتو |
| پارامترها | ابعاد کلی | عرض 1000x عمق 1380x ارتفاع 1600 میلی‌متر (بدون احتساب چراغ هشدار) |
| وزن | 1100 کیلوگرم |
| منبع تغذیه | AC220V/50~60Hz/2000W |
| فشار هوا | 0.5 مگاپاسکال |
| الزامات محیطی | دما: 5 تا 40 درجه سانتی‌گراد، رطوبت نسبی: 25% تا 80% (بدون یخ‌زدگی) |
| ارتباط با تجهیزات بالادستی و پایین‌دستی | رابط استاندارد SMEMA |
ویژگی‌ها:

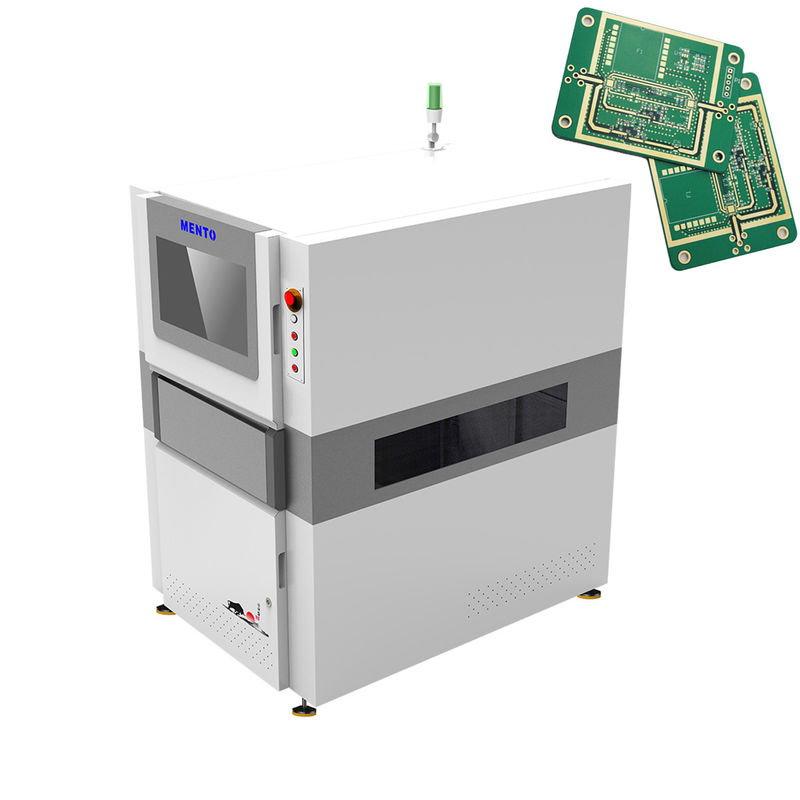

- نام محصول: دستگاه AOI سه بعدی
- ضخامت PCB: 0.5 - 5 میلی‌متر
- روش بازرسی: بازرسی سه بعدی
- سرعت بازرسی: تا 80 سانتی‌متر مربع بر ثانیه
- منبع تغذیه: AC 220 ولت، 50/60 هرتز
پارامترهای فنی:
| پارامترهای فنی | جزئیات محصول |
|---|
| روش هم‌ترازی | هم‌ترازی خودکار |
| منبع تغذیه | AC 220 ولت، 50/60 هرتز |
| وزن | 800 کیلوگرم |
| نورپردازی | LED RGB |
| ضخامت PCB | 0.5 - 5 میلی‌متر |
| وضوح | 10 میکرومتر |
| انواع بازرسی | اتصال لحیم، قطعه، عیب |
| نوع دوربین | دوربین دیجیتال سه بعدی |
| نرم‌افزار | رابط کاربری بصری |
کاربردها:
دستگاه AOI سه بعدی Mento برای ارائه خدمات بازرسی برتر برای PCBها طراحی شده است. این دستگاه از فناوری دوربین دیجیتال سه بعدی برای بازرسی PCBها از نظر عیوب و نقص استفاده می‌کند. با ابعاد طول 1300x عرض 1300x ارتفاع 1500 میلی‌متر، این دستگاه فشرده است و به راحتی در فضای کاری نصب می‌شود.
دستگاه AOI سه بعدی Mento دارای نرم‌افزار رابط کاربری بصری است که کار با آن را آسان می‌کند. این نرم‌افزار با سیستم عامل سازگار است. این دستگاه مجهز به یک دوربین دیجیتال سه بعدی است که تصاویر با وضوح بالا از PCBها ثبت می‌کند و امکان بازرسی و تشخیص دقیق عیوب را فراهم می‌آورد.
دستگاه AOI سه بعدی Mento-01 برای طیف وسیعی از مناسبت‌ها و سناریوهای کاربردی مناسب است. این دستگاه برای استفاده در کارخانه‌های تولید PCB، کارخانه‌های الکترونیک و سایر صنایعی که نیاز به بازرسی دقیق PCBها دارند، مناسب است. این دستگاه می‌تواند برای بازرسی PCBهای یک‌طرفه، دو‌طرفه و چند‌لایه استفاده شود و آن را همه‌کاره و کاربردی می‌سازد.
دستگاه AOI سه بعدی Mento یک ابزار بازرسی قابل اعتماد و کارآمد است که می‌تواند به بهبود کیفیت PCBها کمک کند. روش بازرسی سه بعدی آن تضمین می‌کند که حتی کوچکترین نقص‌ها و عیوب نیز شناسایی می‌شوند و اطمینان حاصل می‌شود که فقط PCBهای با کیفیت بالا تولید می‌شوند. نگهداری این دستگاه نیز آسان است و آن را به یک راه حل مقرون به صرفه برای کسب و کارها تبدیل می‌کند.
پشتیبانی و خدمات:
پشتیبانی فنی و خدمات محصول دستگاه AOI سه بعدی شامل موارد زیر است:
- نصب و آموزش در محل
- پشتیبانی فنی از راه دور از طریق تلفن یا ایمیل
- به‌روزرسانی‌های منظم نرم‌افزار برای بهبود عملکرد دستگاه
- خدمات نگهداری و تعمیر
- تعویض قطعات یدکی
- کمک در عیب‌یابی
بسته‌بندی و حمل و نقل:
بسته‌بندی محصول برای دستگاه AOI سه بعدی:
دستگاه AOI سه بعدی به طور ایمن در یک جعبه مقوایی محکم بسته‌بندی می‌شود تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود. محصول در لفاف حباب‌پیچ پیچیده شده و در مرکز جعبه قرار داده می‌شود تا از حرکت آن جلوگیری شود. جعبه با نام محصول، شماره مدل و دستورالعمل‌های حمل و نقل برچسب‌گذاری می‌شود.
حمل و نقل:
دستگاه AOI سه بعدی با استفاده از یک سرویس پیک قابل اعتماد و مورد اعتماد ارسال خواهد شد. هزینه حمل و نقل بر اساس محل تحویل و وزن بسته محاسبه می‌شود. زمان تخمینی تحویل پس از ثبت سفارش به مشتری ارائه خواهد شد. مشتری یک شماره ردیابی برای نظارت بر وضعیت تحویل بسته دریافت خواهد کرد.
سوالات متداول:
س: نام تجاری دستگاه AOI سه بعدی چیست؟
پاسخ: نام تجاری دستگاه AOI سه بعدی Mento است.
س: شماره مدل دستگاه AOI سه بعدی چیست؟
پاسخ: شماره مدل دستگاه AOI سه بعدی Mento-01 است.
س: دستگاه AOI سه بعدی در کجا تولید می‌شود؟
پاسخ: دستگاه AOI سه بعدی در دونگوان، چین تولید می‌شود.
س: دستگاه AOI سه بعدی چه گواهینامه‌هایی دارد؟
پاسخ: دستگاه AOI سه بعدی دارای گواهینامه‌های ISO9001 و ISO14001 است.
س: حداقل مقدار سفارش برای دستگاه AOI سه بعدی چقدر است؟
پاسخ: حداقل مقدار سفارش برای دستگاه AOI سه بعدی 1 است.
س: قیمت دستگاه AOI سه بعدی چقدر است؟
پاسخ: قیمت دستگاه AOI سه بعدی قابل مذاکره است.
س: زمان تحویل دستگاه AOI سه بعدی چقدر است؟
پاسخ: زمان تحویل دستگاه AOI سه بعدی 3 هفته است.
س: شرایط پرداخت برای دستگاه AOI سه بعدی چیست؟
پاسخ: شرایط پرداخت برای دستگاه AOI سه بعدی آنلاین است.
س: ظرفیت تأمین دستگاه AOI سه بعدی چقدر است؟
پاسخ: ظرفیت تأمین دستگاه AOI سه بعدی 1000 عدد در ماه است.
