Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: K3412
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: 3 هفته
شرایط پرداخت: برخط
قابلیت ارائه: 1000/ماه
روش بازرسی: |
بازرسی سه بعدی |
نورپردازی: |
RGB LED |
انواع بازرسی: |
اتصال لحیم کاری، جزء، نقص |
قطعنامه: |
10 میکرومتر |
روش تراز: |
تراز خودکار |
سرعت بازرسی: |
تا 80 سانتی متر مربع در ثانیه |
منبع برق: |
AC 220 ولت، 50/60 هرتز |
وزن: |
800 کیلوگرم |
روش بازرسی: |
بازرسی سه بعدی |
نورپردازی: |
RGB LED |
انواع بازرسی: |
اتصال لحیم کاری، جزء، نقص |
قطعنامه: |
10 میکرومتر |
روش تراز: |
تراز خودکار |
سرعت بازرسی: |
تا 80 سانتی متر مربع در ثانیه |
منبع برق: |
AC 220 ولت، 50/60 هرتز |
وزن: |
800 کیلوگرم |
ویژگی های AOI آنلاین
1. کارایی با هزینه بالا
2دوربین رنگی استاندارد 5 میلیون اکسپوژن جهانی صنعتی
3اولین شرکت در چین که از لنز های بزرگ قطر استفاده می کند
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
5.پلتفرم فولادی با ثبات بالا
دامنه کاربرد: بازرسی از مفاصل جوش و دستگاه های نصب شده

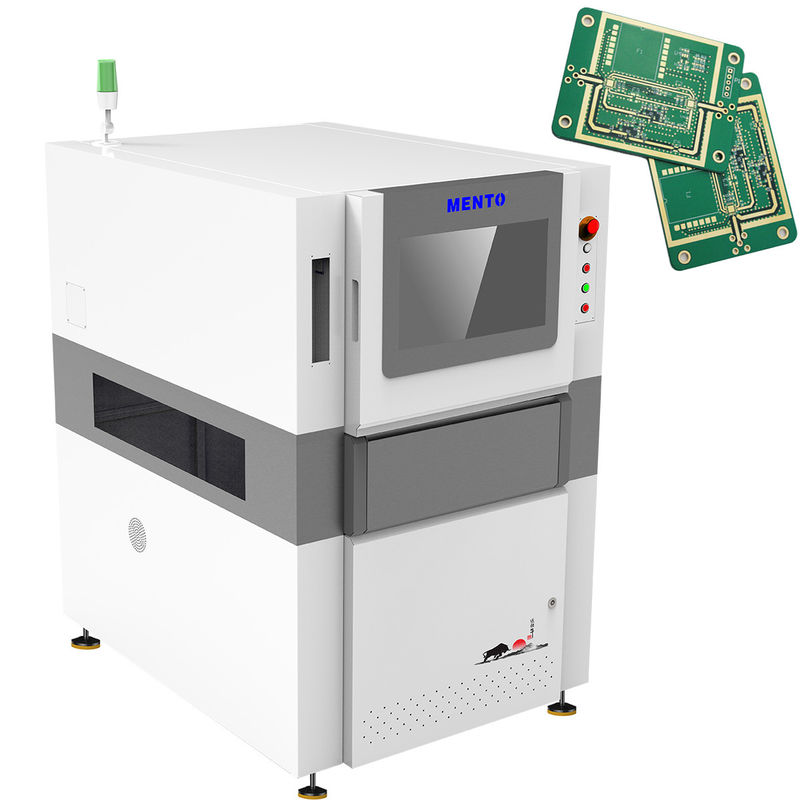

این دستگاه بازرسی 3D AOI یک راه حل ایده آل برای تولید کنندگان PCB است که به دنبال افزایش بهره وری تولید خود هستند.دستگاه می تواند چندین تخته را همزمان بررسی کند.، که زمان را صرفه جویی می کند و هزینه های تولید را کاهش می دهد. دوربین با وضوح بالا اطمینان حاصل می کند که تمام نقص های PCB شناسایی می شود و خطر رسیدن محصولات معیوب به بازار را کاهش می دهد.
به طور خلاصه، دستگاه 3D AOI یک تجهیزات برتر PCB AOI است که بازرسی دقیق و سریع از صفحه های مداری چاپی را ارائه می دهد. به عنوان یکی از تولید کنندگان پیشرو تجهیزات AOI،ما اطمینان حاصل کرده ایم که این ماشین مجهز به آخرین تکنولوژی برای پاسخگویی به خواسته های فرآیند تولید PCB مدرنبا تراز خودکارش، دوربين با وضوح بالا و نرم افزار دوستانه،دستگاه بازرسی 3D AOI برای هر سازنده PCB که به دنبال بهبود بهره وری و کیفیت تولید خود است، ضروری است.
| مدل دستگاه | K3412 | |
| ظرفیت تشخیص | اقلام شناسایی | قطعات کمی، قطعات اشتباهی، برعکس، جابه جا شدن، پُر کردن اشتباه، پُر کردن اشتباه، بیشتر قلع، کمتر قلع، قلع پیوسته، سنگ قبر، چرخیده، پاهای منحرف، آسیب دیده، قطعات چندگانه، خراش،ماده ی خارجی |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | 4 منبع نور DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 20mm/40mm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1000xD1380xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
| روش هماهنگی: | تراز خودکار |
| نرم افزار: | رابط کاربری بصری |
| سرعت بازرسی: | تا 80 سانتی متر در ثانیه |
| سیستم عامل: | ویندوز 10 |
| قطعنامه: | 10 μm |
| وزن: | 800 کیلوگرم |
| نوع دوربین: | دوربین دیجیتال سه بعدی |
| ابعاد: | L 1300 X W 1300 X H 1500 میلی متر |
| روشنایی: | LED RGB |
| منبع برق: | AC 220V، 50/60Hz |
دستگاه بازرسی 3D AOI برای تشخیص و بازرسی سطح PCB ها طراحی شده است، که دقت بالا و نتایج دقیق را فراهم می کند. روش بازرسی مورد استفاده در این دستگاه بازرسی 3D است،که باعث می شود آن را از سایر سازندگان تجهیزات AOI متمایز کندبا توانایی بازرسی تا 80 سانتی متر در ثانیه، Mento-01 می تواند فرآیند بازرسی را به موقع تکمیل کند و کارایی کلی خط تولید را بهبود بخشد.
Mento-01 با سیستم عامل ویندوز 10 سازگار است، که کاربر را با یک رابط کاربری دوستانه و ویژگی های آسان برای استفاده فراهم می کند. دستگاه حدود 800 کیلوگرم وزن دارد و نیاز به AC 220V دارد.منبع برق 50/60 هرتز.منتو-01 دارای ظرفیت عرضه 1000/ماه است، که تضمین می کند که تقاضا برای محصول همیشه برآورده شود.
موارد و سناریوهای کاربرد محصول برای Mento-01 شامل تولید الکترونیک، مونتاژ PCB و کنترل کیفیت است.دستگاه بازرسی سه بعدی AOI یک ابزار ضروری برای تولید کنندگان الکترونیک برای تشخیص نقص ها و تضمین کیفیت محصولات آنها است. Mento-01 همچنین برای مونتاژ PCB مناسب است، زیرا می تواند به سرعت و به دقت سطح PCB را بررسی کند و هرگونه نقص را شناسایی کند.این ماشین همچنین می تواند در کنترل کیفیت استفاده شود تا اطمینان حاصل شود که محصول قبل از عرضه در بازار با استانداردهای مورد نیاز مطابقت دارد.
به طور کلی، Mento-01 یک دستگاه بازرسی 3D AOI قابل اعتماد و کارآمد است که نتایج دقیقی را ارائه می دهد و کارایی تولید را بهبود می بخشد. با دقت بالا و سرعت بازرسی سریع،منتو-01 برای تولید کنندگان الکترونیک و شرکت های مونتاژ PCB ضروری استاستفاده از این دستگاه آسان است و رابط کاربری دوستانه ای را فراهم می کند که آن را برای کاربران با تجربه و مبتدی مناسب می کند.
محصول ماشین 3D AOI ما با پشتیبانی فنی و خدمات جامع برای اطمینان از عملکرد و بهره وری بهینه همراه است. تیم کارشناسان ما در دسترس است تا در نصب و تنظیم کمک کند,علاوه بر این، محصول ما با گارانتی همراه است و ما خدمات تعمیر و تعویض را در صورت نیاز ارائه می دهیم.پشتیبانی فنی و خدمات ما برای به حداقل رساندن زمان توقف و به حداکثر رساندن بهره وری برای مشتریان ما طراحی شده است.
بسته بندی محصول:
دستگاه 3D AOI در یک جعبه کارتونی محکم با پوششی فراوان بسته بندی می شود تا از هرگونه آسیب در طول حمل و نقل جلوگیری شود.ماشین به طور ایمن در مرکز جعبه قرار داده می شود و توسط ورودی های فوم احاطه شده است تا اطمینان حاصل شود که در طول حمل حرکت نمی کند.
حمل و نقل
دستگاه 3D AOI از طریق یک سرویس کوری معتبر مانند DHL یا FedEx ارسال می شود.زمان حمل و نقل بسته به کشور مقصد متفاوت است.
نام تجاری این دستگاه 3D AOI چیست؟
منتو
شماره مدل این دستگاه 3D AOI چیه؟
منتو-01
اين دستگاه 3D AOI کجا ساخته شده؟
چین دونگوان
این دستگاه 3D AOI چه گواهیاتی دارد؟
ISO9001/ISO14001
حداقل مقدار سفارش برای این دستگاه 3D AOI چیست؟
1
آیا قیمت این دستگاه 3D AOI قابل مذاکره است؟
آره، قیمت قابل مذاکره ست
زمان تحویل این دستگاه 3D AOI چقدر است؟
1 هفته
شرایط پرداخت برای این دستگاه 3D AOI چیست؟
پرداخت آنلاین
ظرفیت عرضه این دستگاه 3D AOI چقدر است؟
1000 دلار در ماه
