توضیحات محصول:

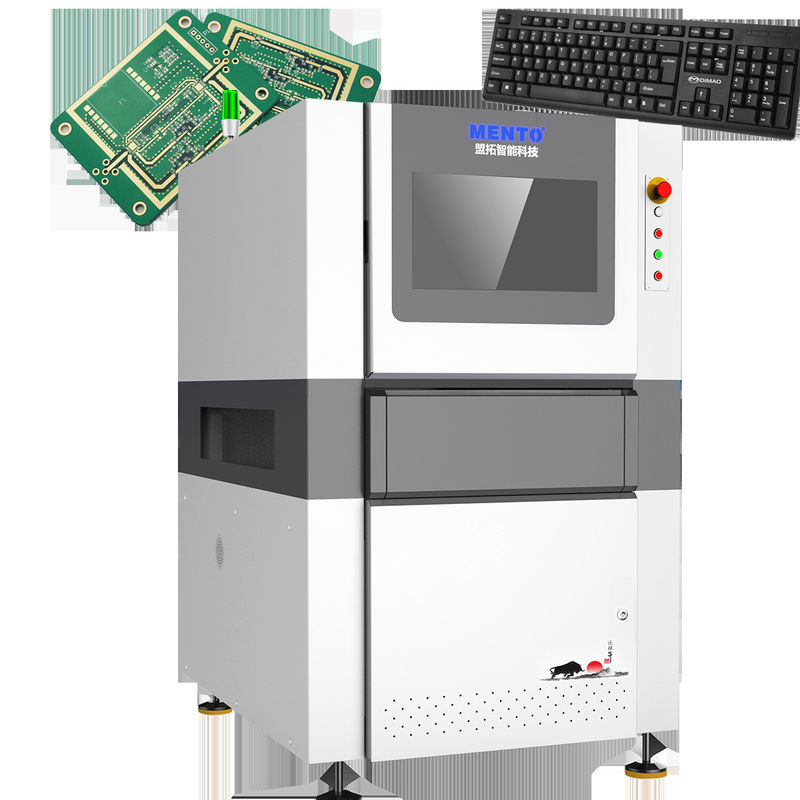

دستگاه AOI PCB با سیستم عامل اجرا می شود و رابط کاربری دوستانه و آشنا را ارائه می دهد که پیمایش و کار با آن آسان است. همچنین دارای رابط اترنت برای اتصال و ارتباط آسان است که امکان ادغام یکپارچه در هر محیط تولید یا گردش کار را فراهم می کند.
دستگاه AOI PCB با منبع تغذیه AC 220V، 50Hz کار می کند و عملکرد پایدار و مداوم را تضمین می کند. طراحی فشرده و صرفه جویی در فضا آن 1000 میلی متر × 800 میلی متر × 1200 میلی متر است و آن را برای هر تأسیسات تولیدی یا آزمایشگاهی مناسب می کند.
دستگاه AOI PCB با قابلیت های وضوح بالا می تواند حتی کوچکترین نقص ها و خطاها را در PCB با وضوح 10 میکرومتر تشخیص دهد. این تضمین می کند که محصولات از بالاترین کیفیت برخوردار هستند و هرگونه مشکل به سرعت شناسایی و حل می شود.
| بازرسی خمیر لحیم سه بعدی |
| مدل دستگاه | K3205 |
| ظرفیت تشخیص | موارد تشخیص | چاپ ناقص، لحیم بیش از حد، لحیم ناکافی، پل لحیم، دنباله خمیر لحیم، ناهنجاری شکل، افست |
| روش اسکن | توقف و حرکت |
| سیستم نوری | دوربین | دوربین صنعتی رنگی پرسرعت 5 مگاپیکسل |
| منبع نور | منبع نور دوگانه DLP (فناوری شیفت فاز شانه ای) و منبع نور قرمز، سبز و آبی (RGB) |
| وضوح | 10 میکرومتر و 15 میکرومتر (اختیاری) |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1 میکرومتر (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرارپذیری حجم | <1% (بلوک تأیید استاندارد، 3 سیگما) |
| حداکثر مقدار جبران خمیدگی صفحه | ±3 میلی متر |
| قابلیت تشخیص GRR | <10% در 6 سیگما (+50% تلرانس، وضوح 5 میکرومتر) |
| حداکثر ارتفاع تشخیص | 500 میکرومتر |
| راه حل مشکل سایه | فناوری شیفت فاز و سیستم نور ساختاریافته سه بعدی دو جهته |
| روش جبران لحظه ای خمیدگی صفحه | جبران خمیدگی صفحه (ردیابی Z + ارجاع پد) |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی با هم نمایش داده می شوند) |
| تجهیزات رانندگی | سروو موتور + راهنمای پیچ |
| سرعت حرکت | 800 میلی متر بر ثانیه |
| حداقل اندازه محصول قابل اندازه گیری | 50 میلی متر × 50 میلی متر |
| حداکثر اندازه محصول قابل اندازه گیری | 400 میلی متر × 500 میلی متر |
| ضخامت PCB | 0.5 تا 6 میلی متر |
| تنظیم عرض مسیر | تنظیم خودکار عرض، تنظیم دستی عرض |
| انتقال/گیره برد مدار | نوار نقاله تسمه ای / گیره پنوماتیک |
| جهت انتقال | از چپ به راست، از راست به چپ |
| ارتفاع مدار | 900 ± 20 میلی متر |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، RAM: DDR4-16G، GPU: GTX1660-6GB، SSD: 250G، HDD: 2T |
| مانیتور | 22 اینچ LED |
| سیستم عامل | اوبونتو |
| پارامترها | اندازه کلی | عرض 1350 × عمق 1000 × ارتفاع 1600 میلی متر (بدون احتساب چراغ هشدار) |
| وزن | 1100 کیلوگرم |
| منبع تغذیه | AC220V/50~60Hz/2000W |
| فشار هوا | 0.5 مگاپاسکال |
| فرمت های ورودی پشتیبانی شده نرم افزار | پشتیبانی از فرمت Gerber (274X)، ODB++ |
| ابزارهای مدیریت آماری | هیستوگرام، نمودار X-bar&R، نمودار X-bar&S، Cp&Cpk، گزارش های روزانه/هفتگی/ماهانه %Gage R&R، SPI، SPC لحظه ای و نمایشگرهای متعدد |
| الزامات محیطی | دما: 5 تا 40 درجه سانتیگراد، رطوبت نسبی: 25% تا 80% (بدون یخ زدگی) |
| ارتباط تجهیزات بالادستی و پایین دستی | رابط استاندارد SMEMA |
ویژگی ها:
- نام محصول: دستگاه AOI PCB
- وضوح: 10 میکرومتر
- سرعت بازرسی: 1000 میلی متر بر ثانیه
- روش بازرسی: بازرسی سه بعدی
- مدل: XYZ-1000
- رابط: اترنت
پارامترهای فنی:
| مدل | XYZ-1000 |
| سرعت بازرسی | 1000 میلی متر بر ثانیه |
| ضخامت PCB | 0.2 میلی متر - 6 میلی متر |
| روش بازرسی | بازرسی سه بعدی |
| اندازه PCB | حداکثر 500 میلی متر × 500 میلی متر |
| رابط | اترنت |
| | |
| دقت بازرسی | ±5 میکرومتر |
| منبع نور | LED |
کاربردها:
دستگاه AOI ابزاری ضروری برای صنعت تولید PCB است. این یک سیستم بازرسی نوری خودکار است که بردهای مدار چاپی را برای نقص ها بررسی می کند و اطمینان حاصل می کند که آنها با استانداردهای صنعتی مطابقت دارند. این دستگاه دارای روش بازرسی سه بعدی است که امکان تشخیص دقیق و صحیح هرگونه ناهنجاری در PCB را فراهم می کند. این دقت بازرسی ±5 میکرومتر است که تضمین می کند PCB ها از بالاترین کیفیت برخوردار هستند.
دستگاه AOI PCB Mento برای مناسبت ها و سناریوهای کاربردی مختلف مناسب است. این دستگاه برای استفاده در شرکت های تولید PCB، تولیدکنندگان محصولات الکترونیکی و موسسات تحقیق و توسعه ایده آل است. این دستگاه می تواند PCB هایی با ضخامت از 0.2 میلی متر تا 6 میلی متر را مدیریت کند و آن را همه کاره و مناسب برای انواع مختلف PCB می کند.
مدل XYZ-1000 دستگاه AOI PCB Mento دارای رابط اترنت است که امکان اتصال و ادغام آسان با سایر سیستم ها را فراهم می کند. این ویژگی باعث می شود که دستگاه AOI به راحتی در خطوط تولید و گردش کار موجود ادغام شود.
در نتیجه، دستگاه AOI PCB Mento یک سیستم بازرسی PCB قابل اعتماد و کارآمد است که برای مناسبت ها و سناریوهای کاربردی مختلف مناسب است. دقت بازرسی بالا، مدیریت ضخامت PCB همه کاره و رابط اترنت آن را به یک دارایی ارزشمند برای شرکت های تولید PCB، تولیدکنندگان محصولات الکترونیکی و موسسات تحقیق و توسعه تبدیل می کند.
پشتیبانی و خدمات:
محصول دستگاه AOI PCB ما با پشتیبانی فنی و خدمات جامع ارائه می شود، از جمله:
- کمک نصب و راه اندازی
- آموزش کار و نگهداری دستگاه
- پشتیبانی از راه دور برای مسائل نرم افزاری و سخت افزاری
- خدمات نگهداری و تعمیر در محل
- به روز رسانی و ارتقاء منظم نرم افزار
- راه حل های سفارشی برای برآورده کردن نیازهای خاص مشتری
ما متعهد به ارائه بالاترین سطح پشتیبانی به مشتریان خود و اطمینان از عملکرد دستگاه AOI PCB آنها در اوج خود هستیم.
بسته بندی و حمل و نقل:
بسته بندی محصول:
- دستگاه AOI PCB برای اطمینان از حمل و نقل و تحویل ایمن در یک جعبه چوبی بسته بندی می شود.
- تمام لوازم جانبی و ابزارهای لازم در بسته گنجانده شده است.
- ابعاد بسته 120 سانتی متر × 80 سانتی متر × 150 سانتی متر و وزن آن 300 کیلوگرم است.
حمل و نقل:
- دستگاه AOI PCB بسته به ترجیح و موقعیت مکانی مشتری از طریق حمل و نقل هوایی یا دریایی ارسال می شود.
- هزینه حمل و نقل و زمان تحویل ممکن است بسته به مقصد متفاوت باشد.
- به مشتریان یک شماره ردیابی برای نظارت بر وضعیت محموله آنها ارائه می شود.
سوالات متداول:
س: نام تجاری دستگاه AOI PCB چیست؟
پاسخ: نام تجاری دستگاه AOI PCB Mento است.
س: دستگاه AOI PCB کجا تولید می شود؟
پاسخ: دستگاه AOI PCB در چین، دونگوان تولید می شود.
س: دستگاه AOI PCB چه گواهینامه هایی دارد؟
پاسخ: دستگاه AOI PCB با ISO9001/ISO14001 گواهینامه دریافت کرده است.
س: حداقل مقدار سفارش برای دستگاه AOI PCB چقدر است؟
پاسخ: حداقل مقدار سفارش برای دستگاه AOI PCB 1 است.
س: زمان تحویل دستگاه AOI PCB چقدر است؟
پاسخ: زمان تحویل دستگاه AOI PCB 3 هفته است.
س: شرایط پرداخت برای دستگاه AOI PCB چیست؟
پاسخ: شرایط پرداخت برای دستگاه AOI PCB آنلاین است.
س: توانایی عرضه دستگاه AOI PCB چقدر است؟
پاسخ: توانایی عرضه دستگاه AOI PCB 1000 در ماه است.
س: آیا قیمت دستگاه AOI PCB قابل مذاکره است؟
پاسخ: بله، قیمت دستگاه AOI PCB قابل مذاکره است.
