Product Details
محل منبع: چین دونگوان
نام تجاری: Mento
گواهی: ISO9001/ISO14001
شماره مدل: K3212
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiable
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: سه هفته
شرایط پرداخت: روی خط، L/C، T/T
قابلیت ارائه: 1000/ماه
نرم افزار بازرسی: |
نرم افزار بازرسی پیشرفته |
قطعنامه بازرسی: |
کیفیت بالا |
روش بازرسی: |
بازرسی بصری |
دقت بازرسی: |
دقت بالا |
منطقه بازرسی: |
منطقه بازرسی بزرگ |
سرعت بازرسی: |
سرعت بالا |
قابلیت اتصال: |
اتصال اترنت و USB |
نوع محصول: |
تجهیزات بازرسی |
نرم افزار بازرسی: |
نرم افزار بازرسی پیشرفته |
قطعنامه بازرسی: |
کیفیت بالا |
روش بازرسی: |
بازرسی بصری |
دقت بازرسی: |
دقت بالا |
منطقه بازرسی: |
منطقه بازرسی بزرگ |
سرعت بازرسی: |
سرعت بالا |
قابلیت اتصال: |
اتصال اترنت و USB |
نوع محصول: |
تجهیزات بازرسی |
یکی از مهمترین جنبه های هر تجهیزات بازرسی AOI توانایی مدیریت موثر داده ها در زمان واقعی است. این برای اطمینان از دقت تمام نتایج بازرسی بسیار مهم است.به روزتجهیزات بازرسی AOI ما دارای قابلیت های مدیریت داده های پیشرفته ای است که به کاربران امکان دسترسی سریع و آسان به داده های بازرسی و تجزیه و تحلیل را می دهد.که باعث می شود آن را انتخاب ایده آل برای کسب و کارهایی که نیاز به فرآیندهای بازرسی سریع و کارآمد دارند.
علاوه بر قابلیت های قدرتمند مدیریت داده،تجهیزات بازرسی AOI ما همچنین دارای یک سیستم دوربین با وضوح بالا است که تصاویر بسیار واضح و دقیق از محصولات بازرسی شده را ارائه می دهد. این برای شناسایی حتی کوچکترین نقص یا نقص ضروری است ، اطمینان حاصل کنید که تمام محصولات با بالاترین استانداردهای کیفیت مطابقت دارند.شما می توانید مطمئن باشید که محصولات شما همیشه با بیشترین دقت و دقت بازرسی می شوند.
یکی دیگر از ویژگی های کلیدی تجهیزات بازرسی AOI ما سیستم روشنایی چند زاویه ای LED آن است. این سیستم روشنایی پیشرفته نوردهی را از زاویه های متعدد فراهم می کند،اطمینان از اینکه تمام قسمت های محصول بازرسی شده به خوبی روشن شده و به راحتی قابل مشاهده هستنداین برای شناسایی نقص ها و سایر نقص هایی که ممکن است با یک سیستم روشنایی کمتر پیشرفته دشوار باشد، ضروری است.
| بازرسی 3D پاست جوش | ||

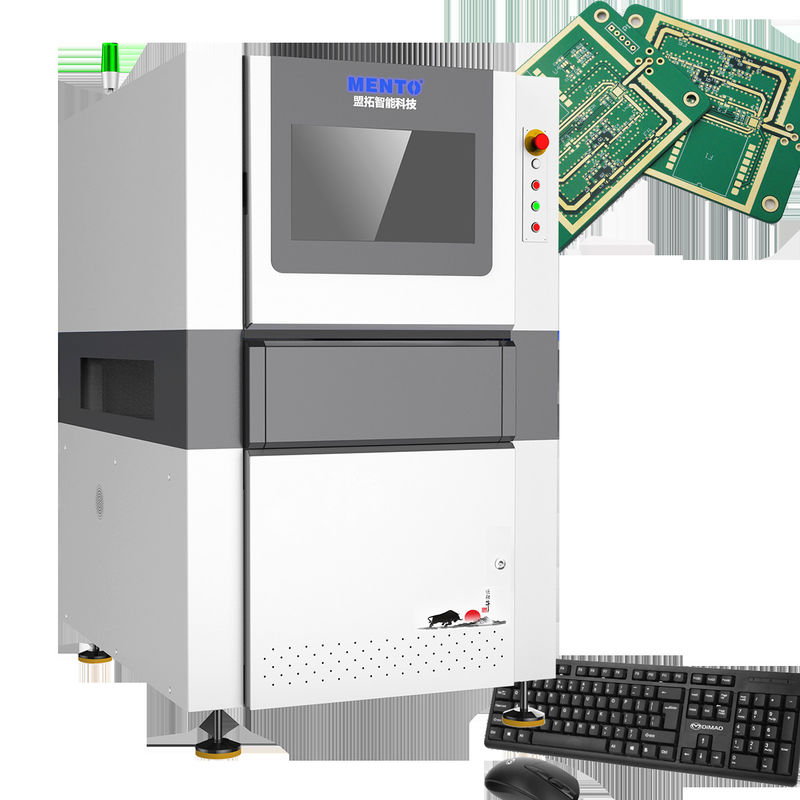

| مدل دستگاه | K3212 | |
| ظرفیت تشخیص | اقلام شناسایی | چاپ نادرست، زیاد پُر کردن، پُر کردن ناکافی، پُر کردن پل، پُر کردن پُست، شکلی نامناسب، آفست |
| روش اسکن | Stop&Go | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | منبع نور دوگانه DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) | |
| قطعنامه | 10μm و 15um (اختیاری) | |
| عملکرد تشخیص | دقت ارتفاع (ماژول کالیبراسیون) | 1μm (با استفاده از بلوک کالیبراسیون استاندارد) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) | |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm | |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) | |
| حداکثر ارتفاع تشخیص | 500μm | |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه | |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) | |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) | |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ | |
| سرعت حرکت | 800mm/s | |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm | |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm | |
| ضخامت PCB | 0.5 ~ 6mm | |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض | |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک | |
| جهت انتقال | از چپ به راست، از راست به چپ | |
| ارتفاع مدار | 900±20 میلی متر | |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED | |
| سیستم عامل | اوبونتو | |
| پارامترها | اندازه کلی | W1350xD1000xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم | |
| منبع برق | AC220V/50~60Hz/2000W | |
| فشار هوا | 0.5Mpa | |
| فرمت های ورودی پشتیبانی شده توسط نرم افزار | پشتیبانی از فرمت Gerber (274X) ، ODB++ | |
| ابزار مدیریت آماری |
هیستوگرام، X-bar&R-Chart، X-bar&S-C hart، C p&C pk، %Gage R & R، SPI گزارش های روزانه / هفتگی / ماهانه، SPC در زمان واقعی و نمایش چندگانه |
|
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA | |
دنبال يهدستگاه AOI برای PCB♪ ما ♪تجهیزات بازرسی AOIازچینبرای بازرسی نوری خودکار با سرعت بالا و مدیریت داده در زمان واقعی مناسب است.
| ویژگی | ارزش |
|---|---|
| درخواست | بازرسی نوری خودکار |
| قطعنامه بازرسی | وضوح بالا |
| مدیریت داده ها | مدیریت داده در زمان واقعی |
| نرم افزار بازرسی | نرم افزار بازرسی پیشرفته |
| روش بازرسی | بازرسی بصری |
| سیستم دوربین | سیستم دوربین با وضوح بالا |
| اتصال | اتصال اترنت و USB |
| منطقه بازرسی | منطقه بازرسی بزرگ |
| دقت بازرسی | دقت بالا |
| سرعت بازرسی | سرعت بالا |
دستگاه AOI برای PCB برای بازرسی صفحه های مدار چاپی با کمک یک سیستم دوربین با وضوح بالا طراحی شده است.روش بازرسی بصری امکان تشخیص هرگونه نقص در طراحی یا مونتاژ صفحه را فراهم می کندمنطقه بازرسی بزرگ این امکان را فراهم می کند که PCB های اندازه های مختلف را بدون به خطر انداختن کیفیت بازرسی بازرسی کنید.
تجهیزات بازرسی Mento AOI برای طیف گسترده ای از موارد و سناریوهای استفاده از محصول مناسب است.این محصول برای شرکت هایی که PCB تولید می کنند و نیاز به اطمینان از اینکه محصول قبل از ارسال آن به مشتریان بدون نقص است، ایده آل استدستگاه AOI همچنین می تواند در آزمایشگاه های تحقیق و توسعه مورد استفاده قرار گیرد تا اطمینان حاصل شود که نمونه های اولیه PCB ها با استانداردهای مورد نیاز مطابقت دارند.
اتصال تجهیزات بازرسی AOI از طریق اتصال Ethernet و USB است که ادغام آن را به خطوط تولید آسان می کند.مدیریت داده در زمان واقعی امکان پیگیری نتایج بازرسی را فراهم می کند و بازخورد در مورد کیفیت PCB تولید شده را فراهم می کند.
در نتیجه، تجهیزات بازرسی Mento AOI یک محصول قابل اعتماد و کارآمد برای بازرسی نوری خودکار PCB است. با سیستم دوربین با وضوح بالا، منطقه بازرسی بزرگ،و مدیریت داده در زمان واقعی، برای طیف گسترده ای از موارد و سناریوهای کاربرد محصول مناسب است.
تجهیزات بازرسی AOI (بررسی نوری خودکار) ما برای ارائه بازرسی با سرعت بالا و دقیق صفحه های مدار چاپی (PCB) و سایر اجزای الکترونیکی طراحی شده است.ما طیف وسیعی از پشتیبانی فنی و خدمات را برای اطمینان از عملکرد بهینه محصول ما ارائه می دهیم:
We are committed to providing top-notch technical support and services to ensure that our AOI Inspection Equipment continues to meet the needs of our customers and deliver reliable and accurate inspection results.
بسته بندی محصول:
حمل و نقل
سوال: نام تجاری تجهیزات بازرسی AOI چیست؟
ج: نام تجاری تجهیزات بازرسی AOI ما Mento است.
سوال: تجهیزات بازرسی AOI در کجا تولید می شوند؟
ج: تجهیزات بازرسی AOI در دونگ گوآن، چین تولید می شود.
س: آیا تجهیزات بازرسی AOI گواهی شده است؟
ج: بله، تجهیزات بازرسی AOI با ISO9001/ISO14001 گواهی شده است.
سوال: حداقل مقدار سفارش برای تجهیزات بازرسی AOI چیست؟
ج: حداقل مقدار سفارش برای تجهیزات بازرسی AOI 1 عدد است.
س: هزینه تجهیزات بازرسی AOI چقدر است؟
ج: قیمت تجهیزات بازرسی AOI قابل مذاکره است.
سوال: زمان تحویل تجهیزات بازرسی AOI چیست؟
ج: زمان تحویل تجهیزات بازرسی AOI 3 هفته است.
سوال: شرایط پرداخت برای تجهیزات بازرسی AOI چیست؟
ج: شرایط پرداخت برای تجهیزات بازرسی AOI در دسترس است.
سوال: قابلیت عرضه تجهیزات بازرسی AOI چیست؟
ج: ظرفیت عرضه تجهیزات بازرسی AOI 1000 در ماه است.
