1. کارایی با هزینه بالا
4. سیستم نوری مستقل توسعه یافته (توفاق منبع نور)
توضیحات محصول:

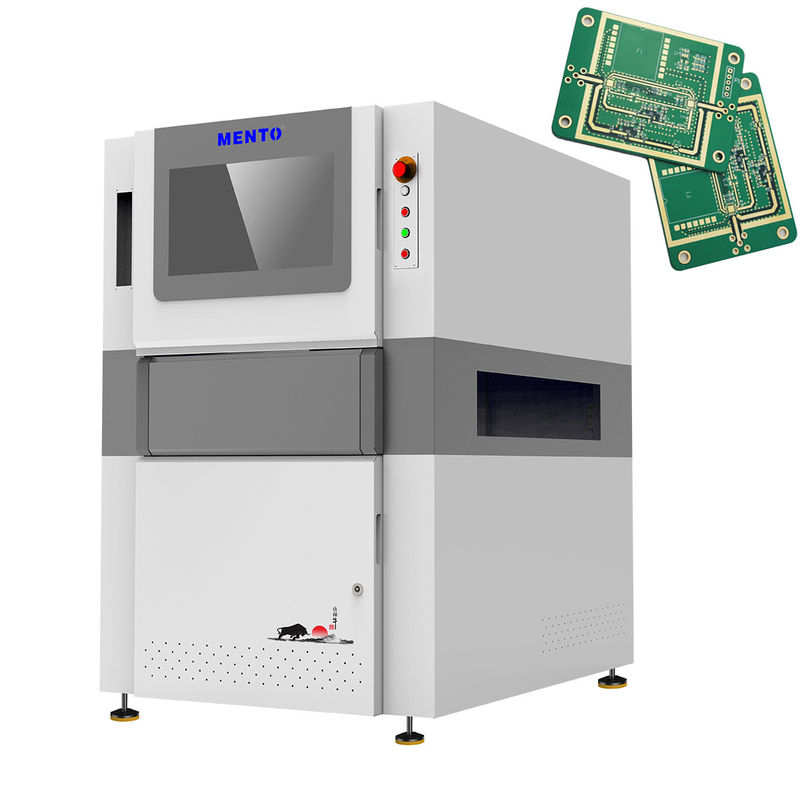

دستگاه 3D AOI با روشنایی LED RGB یکپارچه شده است که روشنایی برتر را در طول بازرسی تضمین می کند.اجازه می دهد تا دستگاه به راحتی صفحه PCB را بررسی کند.
این دستگاه همچنین مجهز به نرم افزار رابط کاربری بصری است که عملکرد سیستم را آسان و مستقیم می کند. با این نرم افزار،شما می توانید به راحتی تنظیمات بازرسی را تنظیم کنید، برنامه های بازرسی را تنظیم کنید و نتایج بازرسی را در یک رابط کاربر پسند مشاهده کنید.
بهترین دستگاه 3D AOI را برای نیازهای بازرسی خود بدست آورید و از مزایای فناوری بازرسی برتر لذت ببرید. امروز با ما تماس بگیرید تا سفارش خود را بدهید و بازرسی PCB خود را به سطح بعدی ببرید.
| مدل دستگاه | K3412 |
| ظرفیت تشخیص | اقلام شناسایی | |
| روش اسکن | Stop&Go |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| منبع نور | 4 منبع نور DLP (تکنولوژی تغییر فاز راستر) و منبع نور قرمز، سبز و آبی (RGB) |
| قطعنامه | 10μm و 15um (اختیاری) |
| تکرار حجم | <1% (بلاک استاندارد تأیید، 3Sigma) |
| حداکثر ارزش جبران خم شدن صفحه | ±3mm |
| قابلیت تشخیص GRR | <10% در 6o ((+50٪ تحمل، وضوح 5μm) |
| حداکثر ارتفاع تشخیص | 20mm/40mm |
| راه حل مشکل سایه | تکنولوژی تغییر فاز و سیستم روشنایی ساختاری سه بعدی دو طرفه |
| روش جبران خم شدن صفحه در زمان واقعی | جبران خم شدن صفحه (Z-Tracking+Pad Referencing) |
| صفحه نمایش تست | رنگ (تصاویر سه بعدی و دو بعدی به صورت همزمان نمایش داده می شوند) |
| تجهیزات رانندگی | سرو موتور + راهنمای پیچ |
| سرعت حرکت | 800mm/s |
| حداقل اندازه قابل اندازه گیری محصول | 50mmx50mm |
| حداکثر اندازه قابل اندازه گیری محصول | 400mmx500mm |
| ضخامت PCB | 0.5 ~ 6mm |
| تنظیم عرض مسیر | تنظیم اتوماتیک عرض، تنظیم دستی عرض |
| انتقال/تثبیت صفحه مدار | ثابت کردن کانویر کمربند/گرفتن پنوماتیک |
| جهت انتقال | از چپ به راست، از راست به چپ |
| ارتفاع مدار | 900±20 میلی متر |
| پیکربندی کامپیوتر | کامپیوتر اصلی | CPU: Intel i5، رم: DDR4-16G، GPU: GTX1660-6GB، SSD:250G، HDD: 2T |
| مانیتور | 22"LED |
| سیستم عامل | اوبونتو |
| پارامترها | اندازه کلی | W1000xD1380xH1600mm (به استثنای چراغ هشدار) |
| وزن | 1100 کیلوگرم |
| منبع برق | AC220V/50~60Hz/2000W |
| فشار هوا | 0.5Mpa |
| الزامات زیست محیطی | دمای: 5 ~ 40 ° C، رطوبت نسبی: 25 ~ 80٪ (بدون یخ) |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA |
ویژگی ها:
- نام محصول: دستگاه 3D AOI
- روش بازرسی: بازرسی سه بعدی
- ابعاد: L 1300 X W 1300 X H 1500 میلی متر
- روش هماهنگی: هماهنگی خودکار
- نرم افزار: رابط کاربری بصری
پارامترهای فنی:
Mento-01 یک دستگاه 3D AOI پیشرفته است که توسط تولید کنندگان تجهیزات aoi پیشرو در دونگگوان چین ساخته شده است. این دستگاه برای پاسخگویی به طیف گسترده ای از نیازهای بازرسی PCB طراحی شده است.با تکنولوژی پیشرفته و نرم افزار رابط کاربری بصری، تبدیل به انتخاب برای تولید کنندگان در سراسر جهان شده است.
دستگاه Mento-01 3D AOI برای کاربردهای مختلف ایده آل است، از جمله اما محدود به:
- صنعت خودرو:این دستگاه برای بازرسی PCB های مورد استفاده در ماشین ها، کامیون ها و سایر وسایل نقلیه مناسب است.
- لوازم الکترونیکی مصرفی:این دستگاه برای بررسی PCB های مورد استفاده در تلفن های هوشمند، تبلت ها، لپ تاپ ها و سایر دستگاه های الکترونیکی مناسب است.
- دستگاه های پزشکی:منتو-01 برای بازرسی PCB های مورد استفاده در دستگاه های پزشکی مانند دستگاه های ایجاد ضربان قلب، دیفیبریلتورها و تجهیزات تصویربرداری مناسب است.
- هوافضا:این ماشین برای بازرسی PCB های مورد استفاده در صنایع هواپیمایی و هوافضا مناسب است.
- اتوماسیون صنعتی:منتو-01 می تواند PCB های مورد استفاده در سیستم های اتوماسیون صنعتی از جمله سیستم های رباتیک و کنترل را بررسی کند.
علاوه بر این، Mento-01 برای طیف گسترده ای از سناریوها مانند:
- نمونه سازي:این دستگاه می تواند برای بررسی نمونه های اولیه PCB به سرعت و با دقت استفاده شود.
- تولید:برای بازرسی PCB ها در طول فرآیند تولید ایده آل است و اطمینان حاصل می کند که همه محصولات با استانداردهای مورد نیاز مطابقت دارند.
- کنترل کیفیت:منتو-01 براي بررسي کيفيت PCB ها قبل از ارسال به مشتریان مناسب است.
دستگاه Mento-01 3D AOI با روشنایی LED RGB عرضه می شود و می تواند PCB ها را با ضخامت 0.5-5 میلی متر بررسی کند. ابعاد آن L 1300 x W 1300 x H 1500 میلی متر است و بر روی سیستم عامل کار می کند.دستگاه با ISO9001 / ISO14001 گواهی شده است و حداقل مقدار سفارش 1. قیمت قابل مذاکره است و زمان تحویل یک هفته است. شرایط پرداخت آنلاین است و توانایی عرضه 1000 / ماه است.
پشتیبانی و خدمات:
دستگاه بازرسی نوری خودکار سه بعدی (AOI) یک راه حل پیشرفته برای بازرسی PCB است. پشتیبانی فنی و خدمات محصول ما شامل:
- کمک به نصب و راه اندازی
- آموزش و پشتیبانی برای اپراتورها و تکنسین های ماشین آلات
- خدمات نگهداری و کالیبراسیون منظم برای اطمینان از عملکرد بهینه
- تشخیص از راه دور و رفع مشکل
- دسترسی به به روزرسانی و ارتقاء نرم افزار
- قراردادهای خدمات سفارشی برای پاسخگویی به نیازهای خاص کسب و کار شما
تیم ما از کارشناسان متعهد به ارائه پشتیبانی و خدمات برتر برای اطمینان از اینکه دستگاه 3D AOI شما در بهترین حالت کار می کند و بیشترین بهره را از سرمایه گذاری خود می گیرید.
بسته بندی و حمل:
بسته بندی محصول:
دستگاه 3D AOI در یک جعبه کارتونی محکم با ورودی های فوم برای محافظت از دستگاه در طول حمل و نقل بسته بندی خواهد شد. جعبه با نام محصول، شماره سری،و دستورالعمل های استفاده.
حمل و نقل:
دستگاه 3D AOI از طریق یک سرویس کوری معتبر مانند FedEx یا DHL ارسال می شود. هزینه حمل و نقل بر اساس مقصد و وزن بسته محاسبه می شود.مشتری پس از ارسال بسته از شماره ردیابی و تاریخ تحویل پیش بینی شده مطلع خواهد شد.
سوالات متداول:
A: نام تجاری دستگاه 3D AOI Mento است.
سوال: شماره مدل دستگاه 3D AOI چیست؟
جواب: شماره مدل دستگاه 3D AOI Mento-01 است.
سوال: ماشین 3D AOI کجا ساخته می شود؟
ج: دستگاه 3D AOI در دونگوان چین ساخته شده است.
س: دستگاه 3D AOI چه گواهیاتی دارد؟
ج: دستگاه 3D AOI دارای گواهینامه های ISO9001 / ISO14001 است.
سوال: حداقل مقدار سفارش برای دستگاه 3D AOI چیست؟
ج: حداقل مقدار سفارش برای دستگاه 3D AOI 1 است.
سوال: قیمت دستگاه 3D AOI چقدر است؟
ج: قیمت دستگاه 3D AOI قابل مذاکره است.
سوال: زمان تحویل دستگاه 3D AOI چقدر است؟
ج: زمان تحویل برای دستگاه 3D AOI 3 هفته است.
سوال: شرایط پرداخت برای دستگاه 3D AOI چیست؟
ج: شرایط پرداخت برای دستگاه 3D AOI در حال اجراست.
سوال: قابلیت عرضه دستگاه 3D AOI چیست؟
ج: ظرفیت عرضه دستگاه 3D AOI 1000 در ماه است.
