Product Details
محل منبع: دونگوان
نام تجاری: MENTO
گواهی: FCC.ROHS,CCC
شماره مدل: K2012DT
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 3
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
قطعنامه: |
10 میکرومتر |
منبع برق: |
110-240 ولت متناوب، 50/60 هرتز |
سیستم عامل: |
پنجره ها |
سرعت بازرسی: |
تا 1000 میلی متر مربع در ثانیه |
عملکرد: |
تشخیص عیوب در بردهای مدار چاپی |
نوع دوربین: |
CCD با وضوح بالا |
درخواست: |
بازرسی نوری خودکار |
ابعاد: |
1200mm X 800mm X 1500mm |
قطعنامه: |
10 میکرومتر |
منبع برق: |
110-240 ولت متناوب، 50/60 هرتز |
سیستم عامل: |
پنجره ها |
سرعت بازرسی: |
تا 1000 میلی متر مربع در ثانیه |
عملکرد: |
تشخیص عیوب در بردهای مدار چاپی |
نوع دوربین: |
CCD با وضوح بالا |
درخواست: |
بازرسی نوری خودکار |
ابعاد: |
1200mm X 800mm X 1500mm |

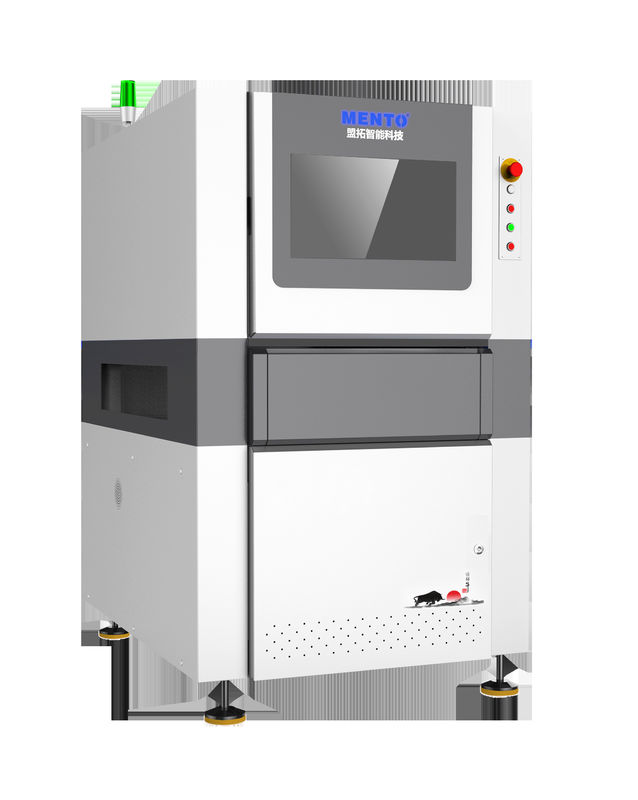

| بازرسی نوری دو بعدی خودکار دو مسیر آنلاین | ||
| مدل | K2012DT | |
| آزمون توانایی | آیتم های آزمایش | بدن قطعات CHIP، جفت های جوش دهنده قطعات CHIP، شخصیت ها، جفت های جوش دهنده DIP |
| حداقل جزء | CHIP: 01005 ارتفاع:0.3 میلی متر | |
| روش تشخیص | تعویض پارامتر الگوریتم، یادگیری ماشین | |
| سیستم نوری | دوربین | دوربین صنعتی رنگی 12MP با سرعت بالا |
| لنز تله سنتریک | 0.36X/0.23X | |
| قطعنامه | 10um/15um | |
| مسافت پرواز | 40x30mm /60x45mm | |
| سرعت تشخیص | 3FOV/s | |
| سیستم نرم افزاری | سیستم عامل | ویندوز10 |
| خواص مکانیکی | ضخامت PCB | 0.3~10mm ((Warp≤5mm) |
| ارتفاع قطعات | بالا 30mm، پایین 84mm ((باید ارتفاع ویژه سفارشی شود) | |
| دستگاه راننده | سروموتر + پیچ توپ + راهنمای خطی | |
| سرعت حرکت | حداکثر 600 میلی متر در ثانیه | |
| دقت موقعیت | ≤8um ((بعد از کالیبراسیون) | |
| راهنمای حمل و نقل PCB | ارتفاع حمل و نقل ریل PCB:900+20mm ((از زمین تا سطح حمل و نقل ریل PCB) | |
|
حداکثر اندازه PCB: 600mmxW300mm (دو ریل، دو PCB) 600mmxW580mm (یک ریل، یک PCB) |
||
| حداقل فاصله بین PCB ها:≤90mm | ||
| پارامترها | روش سفت کردن | AC220V/50Hz/2000W |
| صفحه شناسایی | W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm) | |
| دقت | 1100 کیلوگرم | |
| دقت دوباره اندازه گیری | ≥0.5MPa | |
| اندازه حلقه وافره | دمای هوا: ۵ تا ۴۰ درجه سانتیگراد، رطوبت نسبی ۲۵ تا ۸۰ درصد (بدون سرما) | |
| تعداد وافرهایی که به طور همزمان دستکاری می شوند | رابط استاندارد SMEMA | |
ویژگی های محصول - سیستم های بینایی
قابلیت های تست محصول ((Online Dual-Track)
1. اشتباه قرار دادن 2. کمبود قطعات 3. معکوس شدن قطب 4. عدم خیس شدن 5. سوراخ سولدر 6. ناهنجاری خطی 7. سولدر ضعیف 8. پیچ پیچ
9. پُر کردن ناکافی 10. مدار کوتاه 11. آفست 12. قطعات DIP گم شده 13.
غلط قرار دادن قطعات گمشده قطب معکوس غیر مرطوب کننده پین Warpage
تشخیص قطعات خطی ((آنلاین مونورایل)/1.2 متری در یک راه آهن)
1. محاسبه زاویه چرخش قطعات
2. محاسبه محدوده بین حداکثر و حداقل جابجایی از جزء
3. فاصله بین اجزای
4فاصله بین قطعه و یک نقطه مرجع یا یک خط
تشخیص هم خطی (هم خطی، فاصله مطلق، محدوده هم خطی، فاصله راست)
عملکرد اتصال داده های MES و سیستم SPC قدرتمند
1آمار زمان واقعی از 10 عنصر مهم هشدار
2. اجازه می دهد تا تنظیم یک شمارش هشدار به طور خودکار متوقف کردن تجهیزات رو به جلو.
3. صادر کردن کل تصویر صفحه نمایش هر PCB در زمان واقعی برای ردیابی بعدی
4رابط MES توسعه یافته به طور بومی از فرمت های استاندارد و سفارشی پشتیبانی می کند.
حالت صرفه جویی در نیروی کار
از طریق انتقال داده ها و روش های دیگر، یک نفر می تواند داده های هشدار AOI چندین خط را مشاهده کند و در نتیجه یک حالت نجات انسان را تحقق بخشد.
