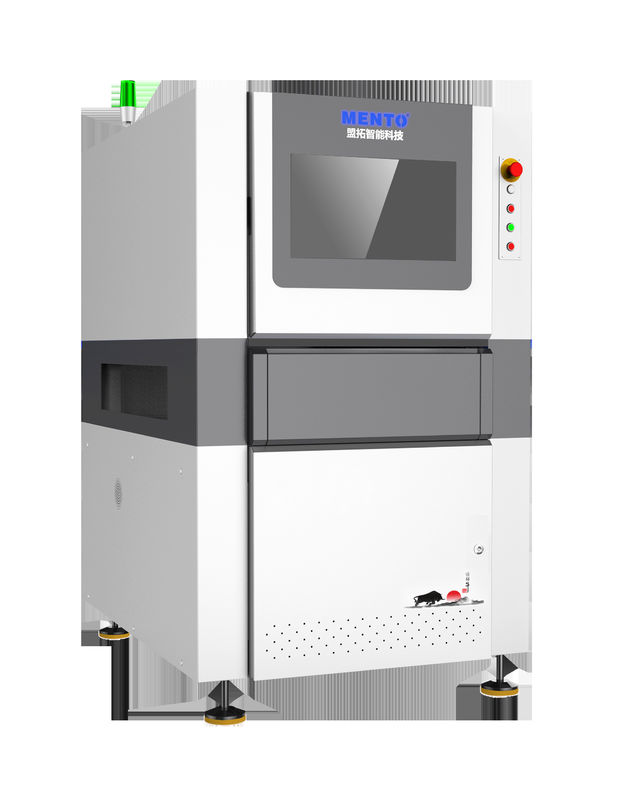

دستگاه تست AOI برای تشخیص CHIP DIP K2005DT

Name: دستگاه تست AOI برای تشخیص CHIP DIP K2005DT
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DT
Price: قابل مذاکره USD
Availability: InStock

جزئیات محصول

محل منبع: دونگوان

نام تجاری: MENTO

گواهی: FCC.ROHS,CCC

شماره مدل: K2005DT

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 3

جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

جزئیات محصول

برجسته کردن:
                                                                                                                                                                                                                                                            تست کننده CHIP AOI, K2005DT تست کننده AOI, دستگاه استفاده شده DIP Detection


قطعنامه:	10 میکرومتر	منبع برق:	110-240 ولت متناوب، 50/60 هرتز
سیستم عامل:	پنجره ها	سرعت بازرسی:	تا 1000 میلی متر مربع در ثانیه
عملکرد:	تشخیص عیوب در بردهای مدار چاپی	نوع دوربین:	CCD با وضوح بالا
درخواست:	بازرسی نوری خودکار	نرم افزار:	رابط کاربری بصری
ابعاد:	1200mm X 800mm X 1500mm

قطعنامه:	10 میکرومتر
منبع برق:	110-240 ولت متناوب، 50/60 هرتز
سیستم عامل:	پنجره ها
سرعت بازرسی:	تا 1000 میلی متر مربع در ثانیه
عملکرد:	تشخیص عیوب در بردهای مدار چاپی
نوع دوربین:	CCD با وضوح بالا
درخواست:	بازرسی نوری خودکار
نرم افزار:	رابط کاربری بصری
ابعاد:	1200mm X 800mm X 1500mm

توضیحات محصول

بازرسی نوری خودکار دو بعدی آنلاین دو مسیره
مدل		K2005DT
قابلیت تست	موارد تست	بدنه قطعه CHIP، اتصالات لحیم قطعه CHIP، کاراکترها، اتصالات لحیم DIP
	حداقل قطعه	CHIP:01005 Pitch:0.3mm
	روش تشخیص	اشکال زدایی پارامتر الگوریتم، یادگیری ماشین
سیستم نوری	دوربین	دوربین صنعتی رنگی پرسرعت 5 مگاپیکسلی
	لنز تله‌سنتریک	0.345X/0.22X/0.17X
	رزولوشن	10um/15um/20um
	میدان دید	24x20mm/36x30mm/48x40mm
	سرعت تشخیص	3FOV/s
مشخصات مکانیکی	ضخامت PCB	0.3~10mm(Warp≤5mm)
	ارتفاع قطعه	بالا 30 میلی‌متر، پایین 84 میلی‌متر (ارتفاع خاص قابل سفارشی‌سازی است)
	دستگاه محرک	سرووموتور + پیچ توپی + ریل خطی
	سرعت حرکت	حداکثر 600 میلی‌متر بر ثانیه
	دقت موقعیت‌یابی	≤8um (پس از کالیبراسیون)
	راهنمای انتقال PCB	ارتفاع انتقال ریل PCB: 900+20 میلی‌متر (از زمین تا سطح انتقال ریل PCB)
		حداکثر اندازه PCB: 600 میلی‌متر x عرض 300 میلی‌متر (ریل دوگانه، دو PCB) 600 میلی‌متر x عرض 580 میلی‌متر (ریل تکی، یک PCB)
		حداقل فاصله بین PCB ها: ≤90 میلی‌متر
پارامترها	روش پخت	AC220V/50Hz/2000W
	صفحه نمایش تشخیص	W1000mmxD1380mmxH1600mm (بدون پایه 100±20mm)
	دقت	1100KG
	دقت مجدد اندازه‌گیری	≥0.5MPa
	اندازه حلقه ویفر	دما: 5 تا 40 درجه سانتی‌گراد، رطوبت نسبی 25% تا 80% (بدون یخ‌زدگی)
	تعداد ویفرهای پردازش شده همزمان	رابط استاندارد SMEMA

ویژگی‌های محصول - سیستم‌های بینایی

دستگاه تست AOI برای تشخیص CHIP DIP K2005DT

قابلیت‌های تست محصول (دو مسیره آنلاین)

1. جابجایی 2. قطعه گمشده 3. وارونگی قطبیت 4. عدم ترشوندگی 5. سوراخ لحیم 6. ناهنجاری هم‌خطی 7. لحیم‌کاری ضعیف 8. تاب برداشتن پین

9. لحیم‌کاری ناکافی 10. اتصال کوتاه 11. انحراف 12. قطعه DIP گمشده 13. پین‌های DIP بیرون نیامده......

دستگاه تست AOI برای تشخیص CHIP DIP K2005DT

جابجایی قطعه گمشده وارونگی قطبیت عدم ترشوندگی تاب برداشتن پین

دستگاه تست AOI برای تشخیص CHIP DIP K2005DT

تشخیص هم‌خطی قطعه (تک مسیره آنلاین/1.2 متر تک مسیره آنلاین)

1. محاسبه زاویه چرخش قطعه

2. محاسبه دامنه بین حداکثر و حداقل انحراف قطعه

3. فاصله بین قطعات

4. فاصله بین قطعه و یک نقطه مرجع یا یک خط

دستگاه تست AOI برای تشخیص CHIP DIP K2005DT

تشخیص هم‌خطی (هم‌خطی، فاصله مطلق، دامنه هم‌خطی، فاصله عمودی)

عملکرد اتصال داده MES و سیستم قدرتمند SPC

1. آمار لحظه‌ای 10 قطعه هشدار دهنده برتر

2. امکان تنظیم تعداد هشدار برای توقف خودکار تجهیزات بالادستی.

3. خروجی گرفتن از تصویر کل برد هر PCB به صورت لحظه‌ای برای قابلیت ردیابی بعدی

4. رابط MES توسعه یافته داخلی از فرمت‌های استاندارد و سفارشی پشتیبانی می‌کند.

دستگاه تست AOI برای تشخیص CHIP DIP K2005DT

حالت صرفه‌جویی در نیروی کار

از طریق انتقال داده و سایر روش‌ها، یک نفر می‌تواند داده‌های هشدار AOI چندین خط را مشاهده کند و در نتیجه حالت صرفه‌جویی در نیروی کار را تحقق بخشد.

دستگاه تست AOI برای تشخیص CHIP DIP K2005DT
