Product Details
محل منبع: دونگوان
نام تجاری: MENTO
گواهی: FCC.ROHS,CCC
شماره مدل: K2005
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 3
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm
زمان تحویل: 20 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 10 عدد + 20 روز کاری
سرعت تشخیص: |
0.6 FOV/s |
دقت، درستی: |
دقت بالا |
دوربین: |
5 مگاپیکسل، رنگی |
نمايش: |
صفحه نمایش 23.8 اینچی FHD |
نوع دوربین: |
CCD |
وزن: |
۵۰۰ کیلوگرم |
عملکرد: |
مصارف صنعتی (SMT) |
PCBA: |
50*50~400*266 میلی متر |
جهت حمل و نقل: |
LR یا RL |
بندر: |
شينزين |
درخواست: |
SPI بازرسی نوری خمیر لحیم کاری |
ویژگی ها: |
تجهیزات دوئل پیست |
مشخصات نوری: |
FOV: 400 * 266 میلی متر |
اندازه دستگاه: |
W1080 X D1390 X H1840 ((ملی متر) |
قدرت: |
الکترونیکی |
سرعت تشخیص: |
0.6 FOV/s |
دقت، درستی: |
دقت بالا |
دوربین: |
5 مگاپیکسل، رنگی |
نمايش: |
صفحه نمایش 23.8 اینچی FHD |
نوع دوربین: |
CCD |
وزن: |
۵۰۰ کیلوگرم |
عملکرد: |
مصارف صنعتی (SMT) |
PCBA: |
50*50~400*266 میلی متر |
جهت حمل و نقل: |
LR یا RL |
بندر: |
شينزين |
درخواست: |
SPI بازرسی نوری خمیر لحیم کاری |
ویژگی ها: |
تجهیزات دوئل پیست |
مشخصات نوری: |
FOV: 400 * 266 میلی متر |
اندازه دستگاه: |
W1080 X D1390 X H1840 ((ملی متر) |
قدرت: |
الکترونیکی |

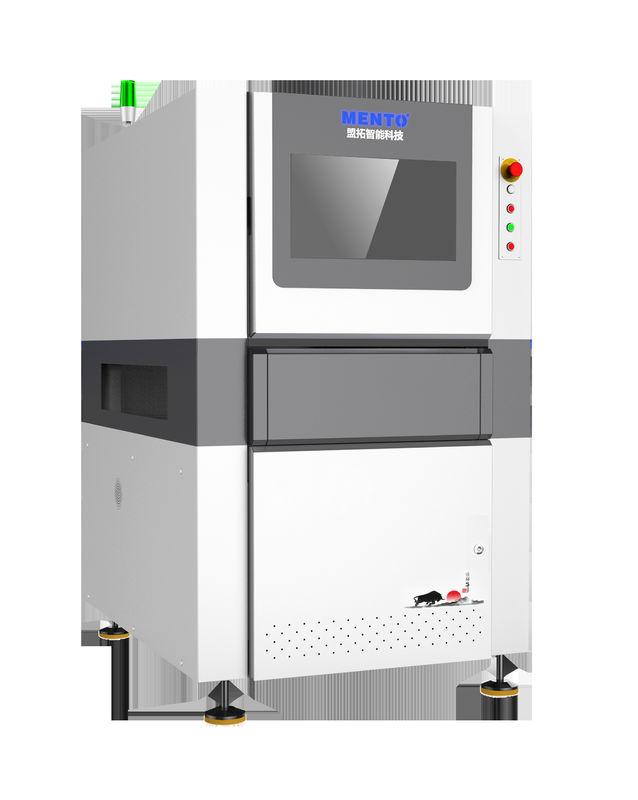

| بازرسی دو بعدی خودکار نوری آنلاین یک مسیر | |||
| مدل | K2005 | ||
| آزمون توانایی | آیتم های آزمایش | بدن قطعات CHIP، جفت های جوش دهنده قطعات CHIP، شخصیت ها، جفت های جوش دهنده DIP | |
| حداقل جزء | CHIP: 01005 ارتفاع:0.3 میلی متر | ||
| روش تشخیص | یادگیری عمیق، پردازش تصویر | ||
| سیستم نوری | دوربین | دوربین صنعتی رنگی 5MP با سرعت بالا | |
| لنز تله سنتریک | 0.345X/0.22X/0.17X | ||
| قطعنامه | 10um/15um/20um | ||
| مسافت پرواز | 24x20mm/36x30mm/48x40mm | ||
| سرعت تشخیص | 3FOV/s | ||
| سیستم نرم افزاری | سیستم عامل | اوبونتو 2004 | |
| خواص مکانیکی | ضخامت PCB | 0.3~10mm ((Warp≤5mm) | |
| ارتفاع قطعات | بالا 30mm، پایین 84mm ((بالایی ویژه می تواند سفارشی شود) | ||
| دستگاه راننده | سروموتر + پیچ توپ + راهنمای خطی | ||
| سرعت حرکت | حداکثر 600 میلی متر در ثانیه | حداکثر 800 میلی متر در ثانیه | |
| دقت موقعیت | ≤8um ((بعد از کالیبراسیون) | ||
| راهنمای حمل و نقل PCB | ارتفاع حمل و نقل ریل PCB:900+20mm ((از زمین تا سطح حمل و نقل ریل PCB) | ||
| 600mmx700mm | |||
| حداقل فاصله بین PCB ها:≤90mm | |||
| پارامترها | روش سفت کردن | AC220V/50Hz/2000W | |
| صفحه شناسایی | W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm) | ||
| دقت | 1100 کیلوگرم | ||
| دقت دوباره اندازه گیری | ≥0.5MPa | ||
| اندازه حلقه وافره | دمای هوا: ۵ تا ۴۰ درجه سانتیگراد، رطوبت نسبی ۲۵ تا ۸۰ درصد (بدون سرما) | ||
| تعداد وافرهایی که به طور همزمان دستکاری می شوند | رابط استاندارد SMEMA | ||
ویژگی های محصول - سیستم های بینایی ((آنلاینتک آهنگ)
قابلیت های تست محصول ((Online Single-Track)
9. پُر کردن ناکافی 10. مدار کوتاه 12. جابجایی 13. قطعات DIP از دست رفته 14.
غلط قرار دادن قطعات گمشده قطب معکوس غیر مرطوب کننده پین Warpage
شناور فلش عادی پل جوش ناکافی
برنامه نویسی سریع ((آنلاینتک آهنگ)
1. به طور خودکار وارد پایگاه داده
2. تنظیم پارامتر کل تخته
3. یک لینک با یک کلیک به کتابخانه عمومی برای اجزای 4. کتابخانه استاندارد
برنامه نویسی آفلاین ((آنلاینتک آهنگ)
تنظیم پارامترهای ماشین بصورت آنلاین و آفلاین (دفتر) بدون توقف.
اجزاcتمام خطی بودنتشخیص ((آنلاینتک آهنگ/1.2m آنلاینتک آهنگ)
1. محاسبه زاویه چرخش قطعات
2. محاسبه محدوده بین حداکثر و حداقل جابجایی از جزء
3. فاصله بین اجزای
4فاصله بین قطعه و یک نقطه مرجع یا یک خط
تشخیص کلینیارتی (کلینیارتی، فاصله مطلق، محدوده کلینیارتی، فاصله قطعات)
MES جامعdآتاiرابطcتوانايي هاو سیستم SPC قدرتمند(به صورت آنلاینتک آهنگ)
1آمار زمان واقعی از 10 جزء اصلی هشدار
2. اجازه می دهد تا تنظیم یک شمارش هشدار به طور خودکار متوقف کردن تجهیزات رو به جلو.
3. صادر کردن کل تصویر صفحه نمایش هر PCB در زمان واقعی برای ردیابی بعدی
4رابط MES توسعه یافته به طور بومی از فرمت های استاندارد و سفارشی پشتیبانی می کند.
خلاصه درصد کل 10 نوع نقص برتر 10 جزء نقص برتر 10 جزء مثبت نادرست نمودار پارتو از 10 نوع نقص برتر
صرفه جویی در کارحالت
از طریق انتقال داده ها و روش های دیگر، یک نفر می تواند داده های هشدار AOI چندین خط را بررسی کند و در نتیجه یک حالت صرفه جویی در نیروی کار را تحقق بخشد.
چاپگر چسب SPI چپ نصب کننده AOI پیش از جریان فوار بازپرداخت فوار پس از جریان AOI جمع کننده
ویژگی های محصول - پلت فرم تجهیزات
مسیر سه بخش قابل جدا شدن است و می تواند با توجه به طول محصول تغییر کند.
1پلت فرم گداخته شدن یکپارچه به طور موثر استرس ساختاری را از بین می برد و پایه و اساس دقت و ثبات ماشین را می گذارد.
2. پلت فرم قطعات کنترل الکترونیکی کشویی باعث می شود که تعمیر و نگهداری کاربر پسند تر باشد.
3طراحی حرفه ای و زیبا، بیشتر با ارگونومی و زیبایی دید مطابقت دارد.
قابلیت های بازرسی محصول
انحراف شیب انحراف عام معیوب
قطعات گمشده سوکت آفسایت دیود آفسایت چسب ناکافی چسب آفسایت
