جزئیات محصول
محل منبع: دونگوان
نام تجاری: MENTO
گواهی: FCC.ROHS,CCC
شماره مدل: M2020MM
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 3
جزئیات بسته بندی: W1000mmxD1380mmxH1600mm ((بدون پا 100±20mm)
زمان تحویل: 20 روز کاری
قابلیت ارائه: 10 عدد + 20 روز کاری
سیستم روشنایی: |
LED |
نرم افزار: |
نرم افزار AOI |
درخواست: |
بازرسی نوری خودکار |
قطعنامه: |
10 میکرومتر |
ابعاد: |
1200mm X 800mm X 1500mm |
نوع دوربین: |
CCD با وضوح بالا |
مدل: |
آزمایشکننده |
منبع برق: |
AC 100-240V، 50/60HZ |
سرعت بازرسی: |
تا 60 سانتی متر مربع در ثانیه |
عملکرد: |
تشخیص و بررسی نقص در صفحه مدار چاپی |
سیستم عامل: |
پنجره ها |
سیستم روشنایی: |
LED |
نرم افزار: |
نرم افزار AOI |
درخواست: |
بازرسی نوری خودکار |
قطعنامه: |
10 میکرومتر |
ابعاد: |
1200mm X 800mm X 1500mm |
نوع دوربین: |
CCD با وضوح بالا |
مدل: |
آزمایشکننده |
منبع برق: |
AC 100-240V، 50/60HZ |
سرعت بازرسی: |
تا 60 سانتی متر مربع در ثانیه |
عملکرد: |
تشخیص و بررسی نقص در صفحه مدار چاپی |
سیستم عامل: |
پنجره ها |

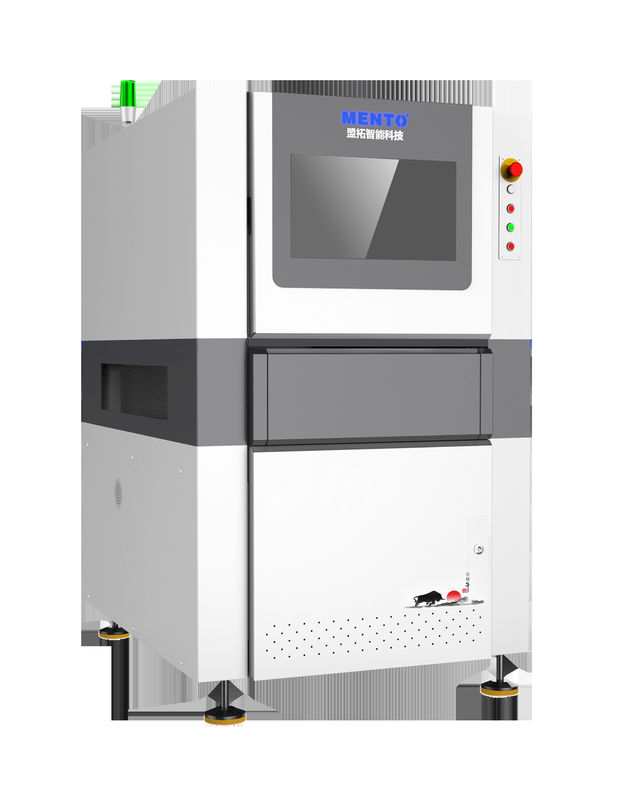

سیریز M20M مینی ال ای دی PCBپداندازه گیری
| مدل | M2020MM | |
| ظرفیت تشخیص | موارد بازرسی | PCB LED کوچک پداندازه گیری |
| روش بازرسی | کالیبراسیون جهانی، تراز جهانی پد | |
| سیستم نوری | دوربین | 20MP |
| لنز های تلسنتریک | لنز دو-تلوزنتریک با وضوح بالا | |
| قطعنامه | 4um (2.4um ~ 5um اختیاری) | |
| منبع نور | RGB ((تخصیص پذیر) | |
| کارایی | تشخیص چهار طرف 20s / pcs | |
| پیکربندی کامپیوتر | PC | CPU:Inteli7، رم:DDR4-32G، GPU:GTX1660-6GB، SSD:250G، HDD:2T |
| مانیتور | 22 "LED | |
| سیستم عامل | اوبونتو | |
| عملکرد تشخیص | ضخامت PCB | ۱ تا ۵ میلی متر |
| حداکثر ارتفاع اجزای مجاز | 20mm بالا، 30mm پایین (ارتفاع ویژه می تواند سفارشی شود) | |
| درایو | موتور خطی + فرمانده شبکه | |
| سرعت حرکت | حداکثر :600mm/s | |
| ارتفاع لامپ های PCB | 900+20mm ((از کف تا سطح قاب) | |
| پارامترها | اندازه PCB | حداکثر: 300mmx250mm |
| منبع برق | AC220V/50Hz/2000W | |
| ابعاد | W1330xD1360xH1650mm (به استثنای چراغ هشدار) | |
| وزن | 1600 کیلوگرم | |
| نیاز به فشار هوا | ≥0.5Mpa | |
| الزامات زیست محیطی | دمای هوا: ۵ تا ۴۰ درجه سانتیگراد، RH ۲۵ تا ۸۰ درصد (بدون یخ) | |
| ارتباطات تجهیزات بالا و پایین | رابط استاندارد SMEMA / ارتباطات داده با die bonder | |
اندازه گیری پد / بازرسی پد / چاپگر خمیر جوش / SPI / بسته بندی مردار / AOI قبل از بازپرداخت / اجاق بازپرداخت / AOI پس از بازپرداخت /
بازرسی نورپردازی/ بازرسی کالویید/ نشانگر لیزر/ بازکاری
طراحی پلتفرم علمی
موتور خطی + رمزگذاری خطی دارای تکرار پذیری بالا و دقت موقعیت گذاری است و به آرامی کار می کند.
طراحی سیستم کنترل حرکت با دقت بالا
از از دست دادن داده های سیستم حرکت جلوگیری می کند، حرکت با سرعت بالا و پایدار را تضمین می کند و به طور موثر شتاب و کاهش حرکت را بهبود می بخشد.
پلتفرم مرمر
به طور موثری عملکرد دقیق، مستمر و پایدار تجهیزات را تضمین می کند.
